CalTopo / SARTopo

Meshtastic может довольно легко интегрироваться с настольной версией CalTopo благодаря функциональности поддержки APRS через последовательный порт.

Настройка устройства Meshtastic

Чтобы настроить устройство Meshtastic для этой интеграции, у нас есть несколько вариантов, оба из которых используют модуль Serial:

Включение serial через USB-порт устройства

```shell title="Serial over USB" meshtastic --set serial.enabled true --set serial.baud BAUD_9600 --set serial.mode CALTOPO --set serial.override_console_serial_port true


#### Включение serial через внешний USB-адаптер последовательного порта

```shell title="External serial adapter"
meshtastic --set serial.enabled true --set serial.baud BAUD_9600 --set serial.mode CALTOPO --set serial.txd = 13 --set serial.rxd = 14

:::info Убедитесь, что скорость последовательного порта установлена в 9600 как на устройстве Meshtastic, так и в конфигурации topo.properties для CalTopo / SARTopo :::

Настройка CalTopo / SARTopo

Чтобы настроить CalTopo для интеграции с Meshtastic с использованием отслеживания в реальном времени через APRS, обратитесь к официальной документации.

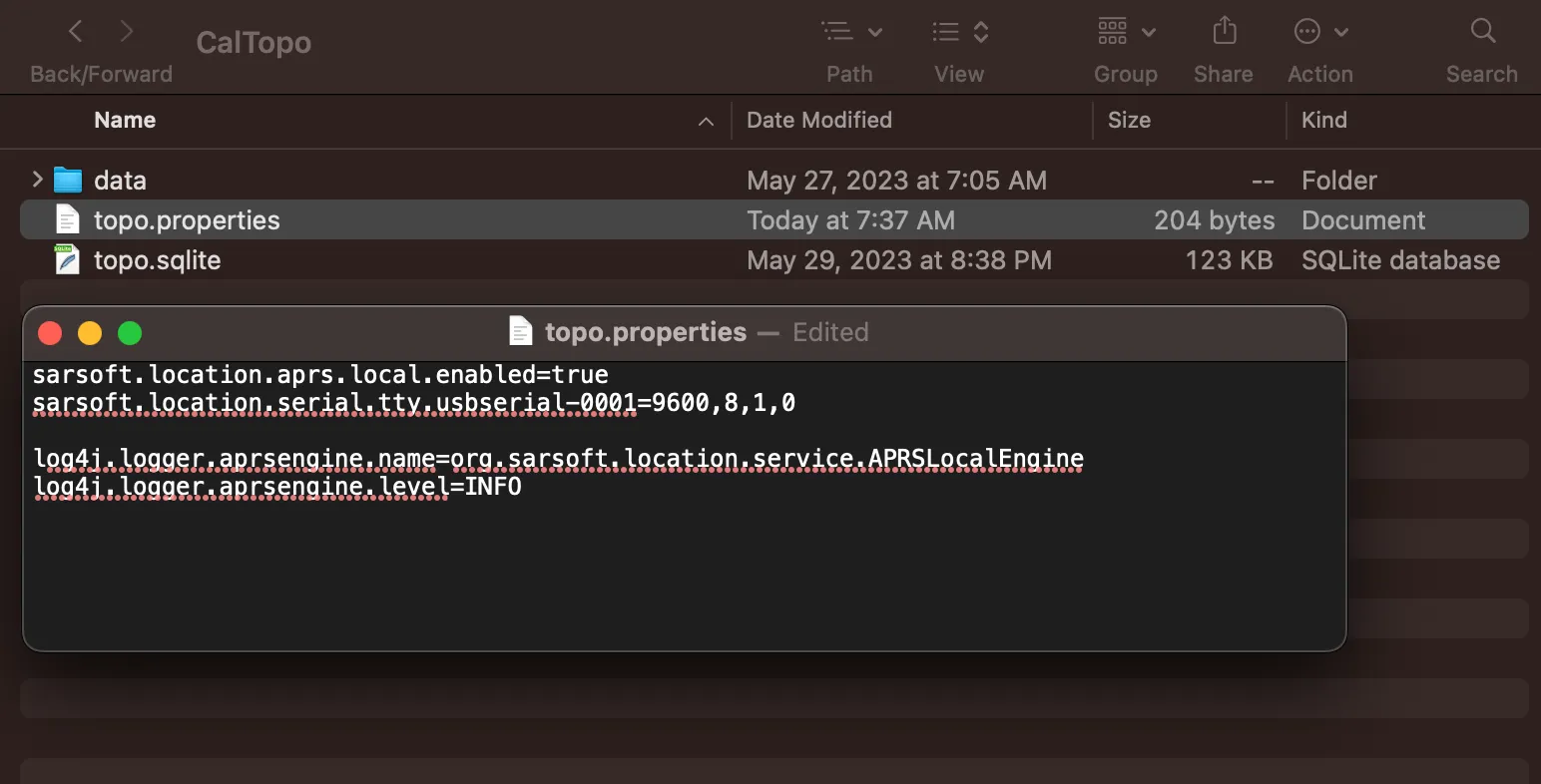

Пример конфигурации файла topo.properties для использования с Meshtastic:

topo.properties

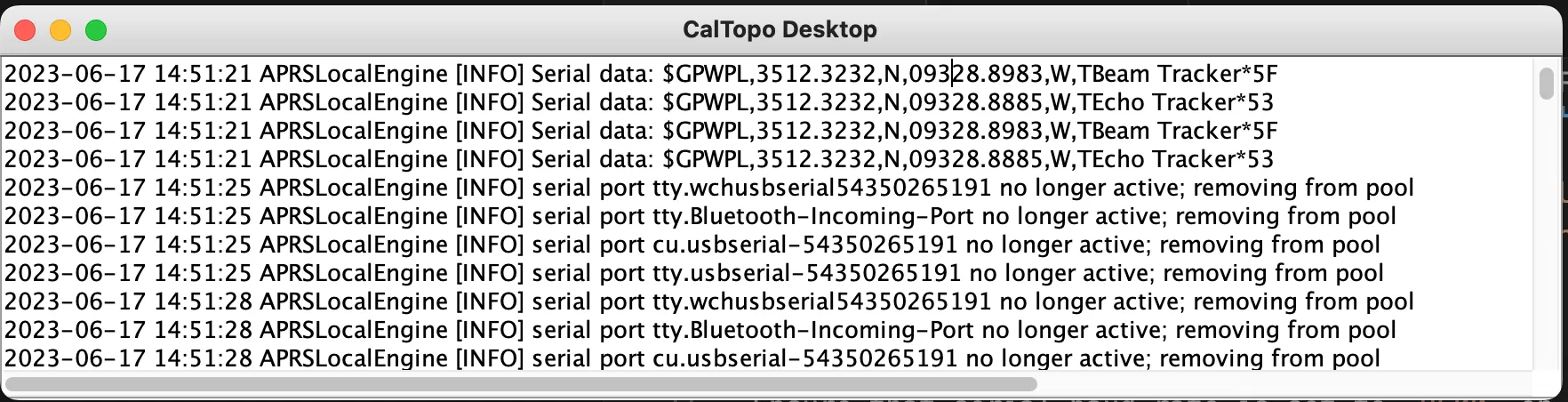

После запуска настольного приложения CalTopo предложения NMEA о местоположении путевых точек должны поступать в журналы от подключенного устройства Meshtastic каждые 10 секунд:

CalTopo Logs

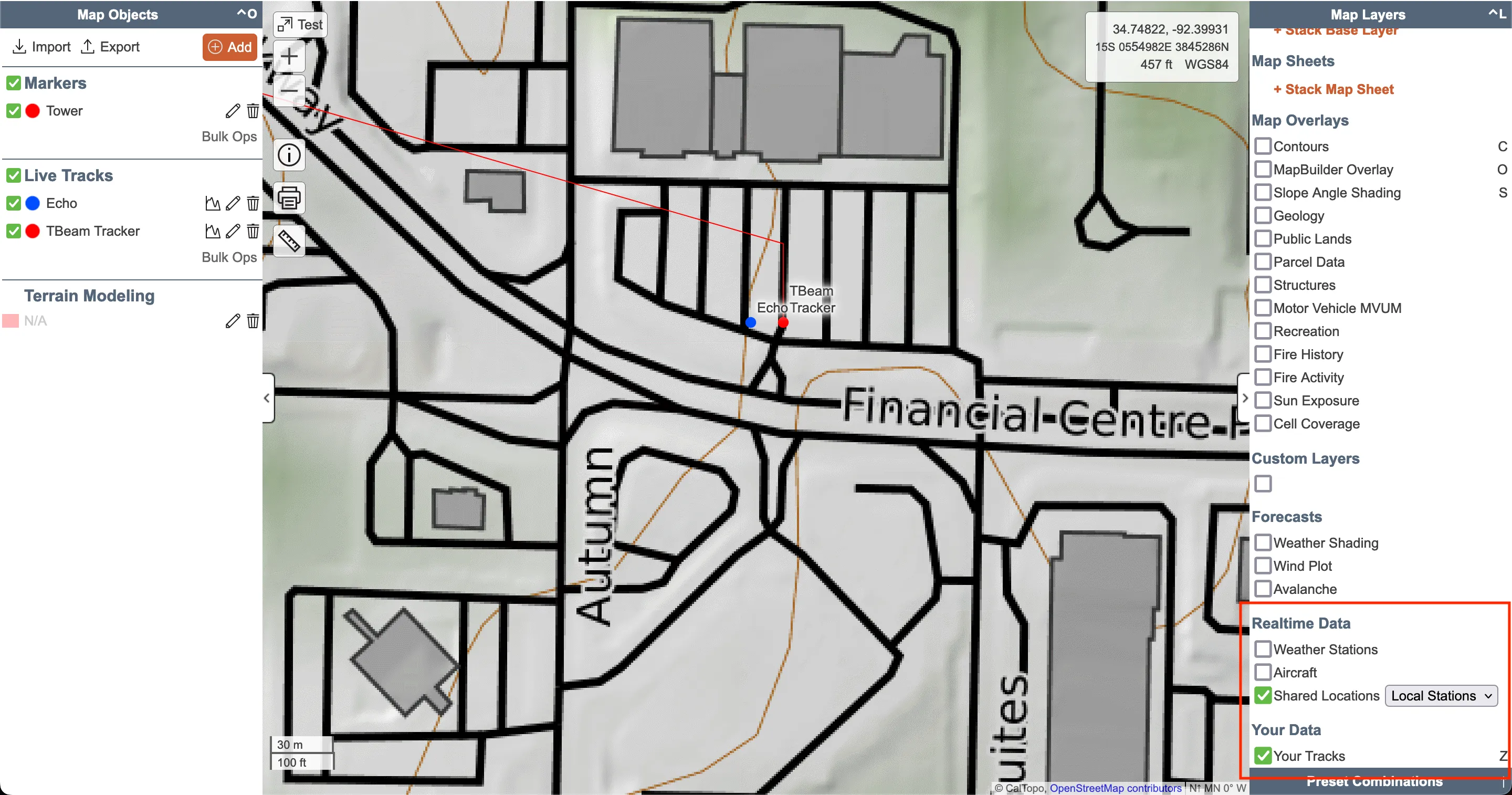

В веб-интерфейсе настольного приложения для вашей карты CalTopo прокрутите вниз и отметьте флажок Shared Locations в разделе Realtime Data. Ваши узлы должны появиться на карте в виде точек, если они подключены правильно.

shared-locations

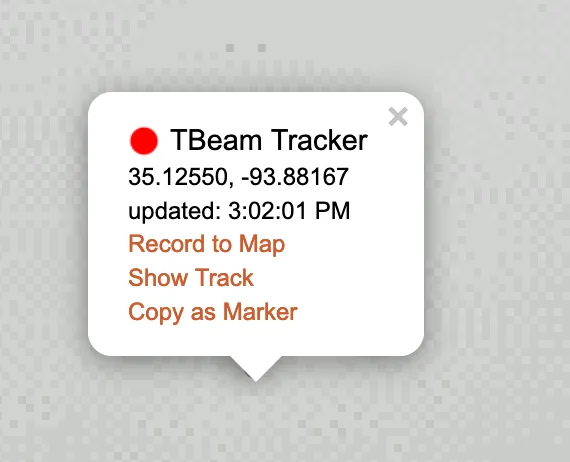

Вы можете кликнуть на одну или несколько точек узлов, и в появившейся всплывающей подсказке кликнуть Record to Map.

node point

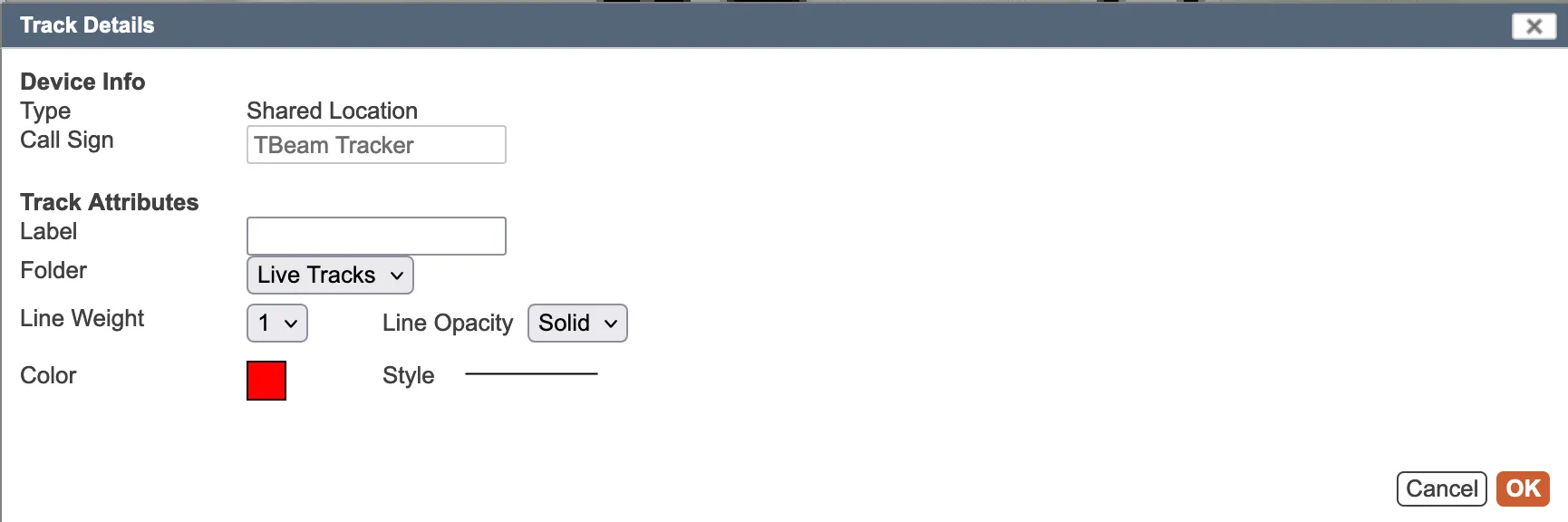

В появившемся диалоговом окне вы можете назначить атрибуты, такие как метка или цвет, для трека в реальном времени, созданного узлом.

track

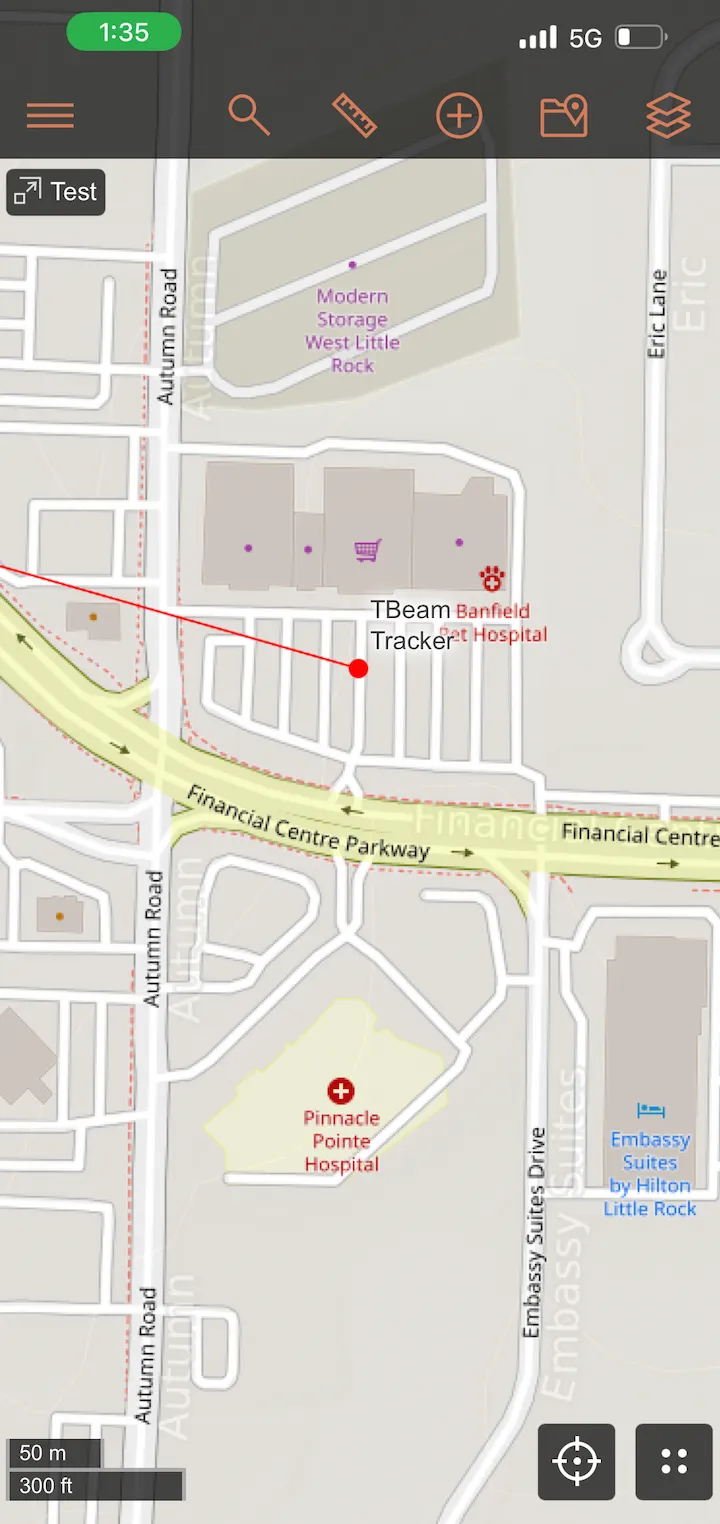

При просмотре общей карты на другом устройстве или мобильном устройстве узлы также должны там появиться, если как настольное приложение, так и мобильное устройство имеют подключение к интернету.

app
