Серия Nano, разработанная Нилом Хао из B&Q Consulting и работающая на Meshtastic, представляет собой устройства, созданные как портативное и прочное решение для приключений на природе, таких как пешие походы, пилотирование, катание на лыжах и многое другое. Они разработаны с учетом баланса между RF-производительностью, размерами, прочностью и энергоэффективностью — обеспечивая пользователям надежное решение в различных условиях на открытом воздухе.
Для полного и подробного сравнения различных устройств серии Nano обязательно посетите страницу вики серии nano от B&Q Consulting.

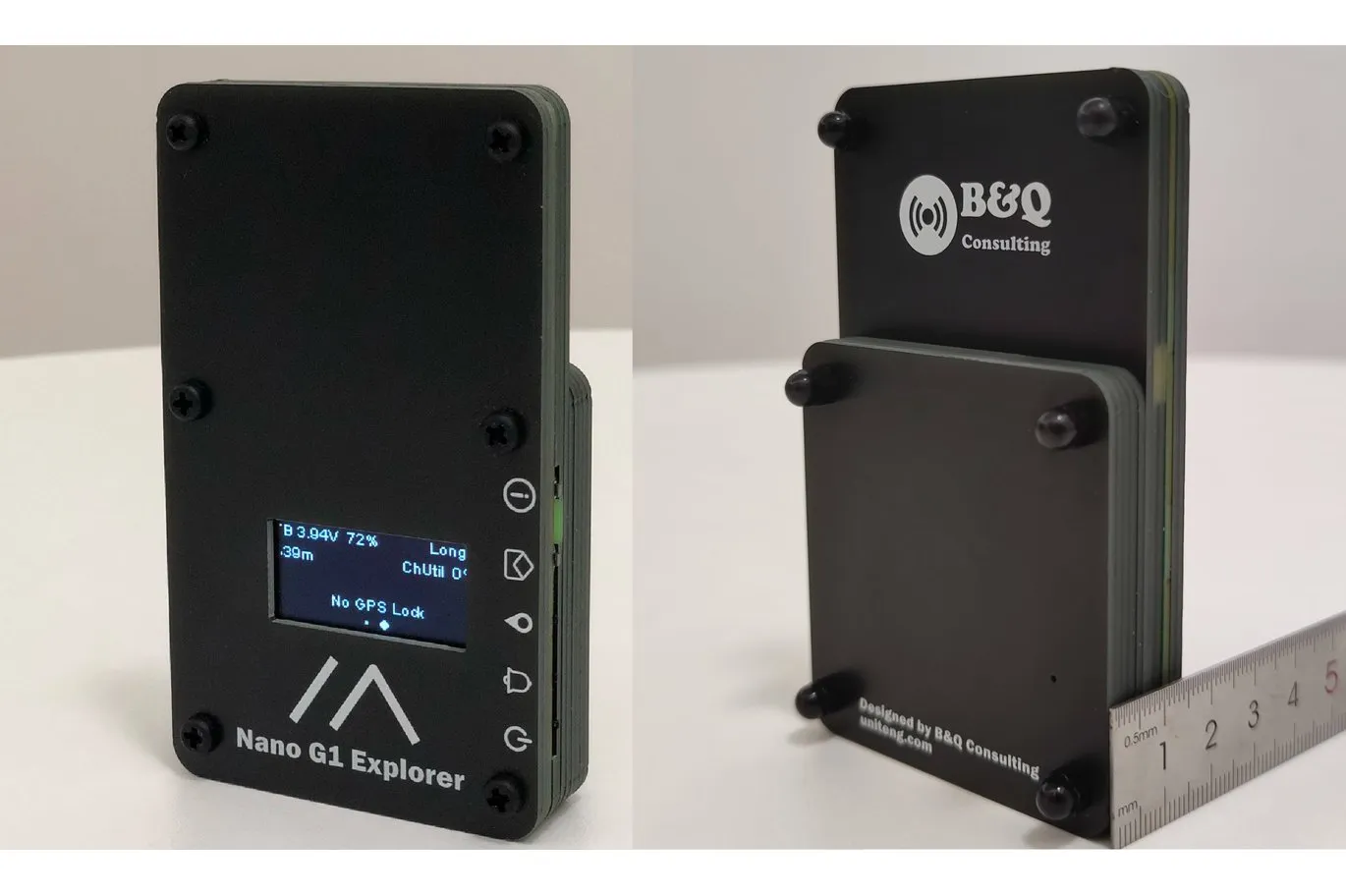

Nano G1 Explorer
Nano G1 Explorer на базе Meshtastic представляет собой значительное обновление по сравнению с Nano G1. Он оснащен новейшими RF-технологиями от B&Q Consulting, включая новую внутреннюю широкополосную LoRa-антенну, поддерживающую частоты от 815 МГц до 940 МГц. Благодаря этой новой антенне в сочетании с оптимизированной широкополосной схемой LoRa RF-тракта переднего конца Nano G1 Explorer способен работать с большинством LoRa-диапазонов по всему миру без необходимости замены антенны. Конструкция устройства также учитывает возможное влияние человеческого тела на производительность антенны, обеспечивая оптимальную RF-производительность даже при ношении в кармане.
Характеристики
- Микроконтроллер:
- ESP32 WROOM (WiFi & Bluetooth)
- Bluetooth 4.2
- LoRa-трансивер:
- Semtech SX1262
- Варианты частот:
- US (902.0Mhz to 928.0Mhz), EU_868 (869.4Mhz to 869.65Mhz), JP (920.8Mhz to 927.8Mhz), ANZ (915.0Mhz to 928.0Mhz), RU (868.7Mhz to 869.2Mhz), KR (920.0Mhz to 923.0Mhz), TW (920.0Mhz to 925.0Mhz), IN (865.0Mhz to 867.0Mhz), NZ_865 (864.0Mhz to 868.0Mhz), TH (920.0Mhz to 925.0Mhz), UA_868 (868.0Mhz to 868.6Mhz), MY_919 (919.0Mhz to 924.0Mhz), SG_923 (917.0Mhz to 925.0Mhz).
- Навигационный модуль:
- ATGM336H-5N-71 (Поддержка GPS, BDS и GLONASS)
- Антенна:
- Новая внутренняя широкополосная антенна с оптимизированной широкополосной схемой LoRa RF-тракта переднего конца.
- Разъемы:
- USB-C
Возможности
- Meshtastic предустановлен.
- Новая внутренняя GPS-антенна, которая значительно сокращает время фиксации GPS по сравнению с Nano G1. Кроме того, модуль GPS можно перевести в режим пониженного энергопотребления с помощью физического переключателя GPS.
- Встроенная улучшенная схема уведомлений о сообщениях для светодиода или зуммера, настраиваемая с помощью физических переключателей.
- Физический переключатель питания для удобного включения/выключения устройства.
- Сменный 1,3-дюймовый OLED-экран с FPC-разъемом.
- Встроенное зарядное устройство для Li-Polymer аккумулятора. (Опционально можно установить аккумулятор 3,7 В 603450 JST 1.25 мм перезаряжаемого Li-Polymer.)
- DC-DC преобразователь с понижающей и повышающей функцией для обеспечения стабильных 3,3 В для системы даже при падении напряжения Li-Polymer аккумулятора до 2,5 В. Стабильность напряжения питания крайне важна для обеспечения производительности RF-схем на уровне проектных ожиданий.
Ресурсы
- Файл прошивки:
firmware-nano-g1-explorer-X.X.X.xxxxxxx.bin - Официальная вики Unit Engineering

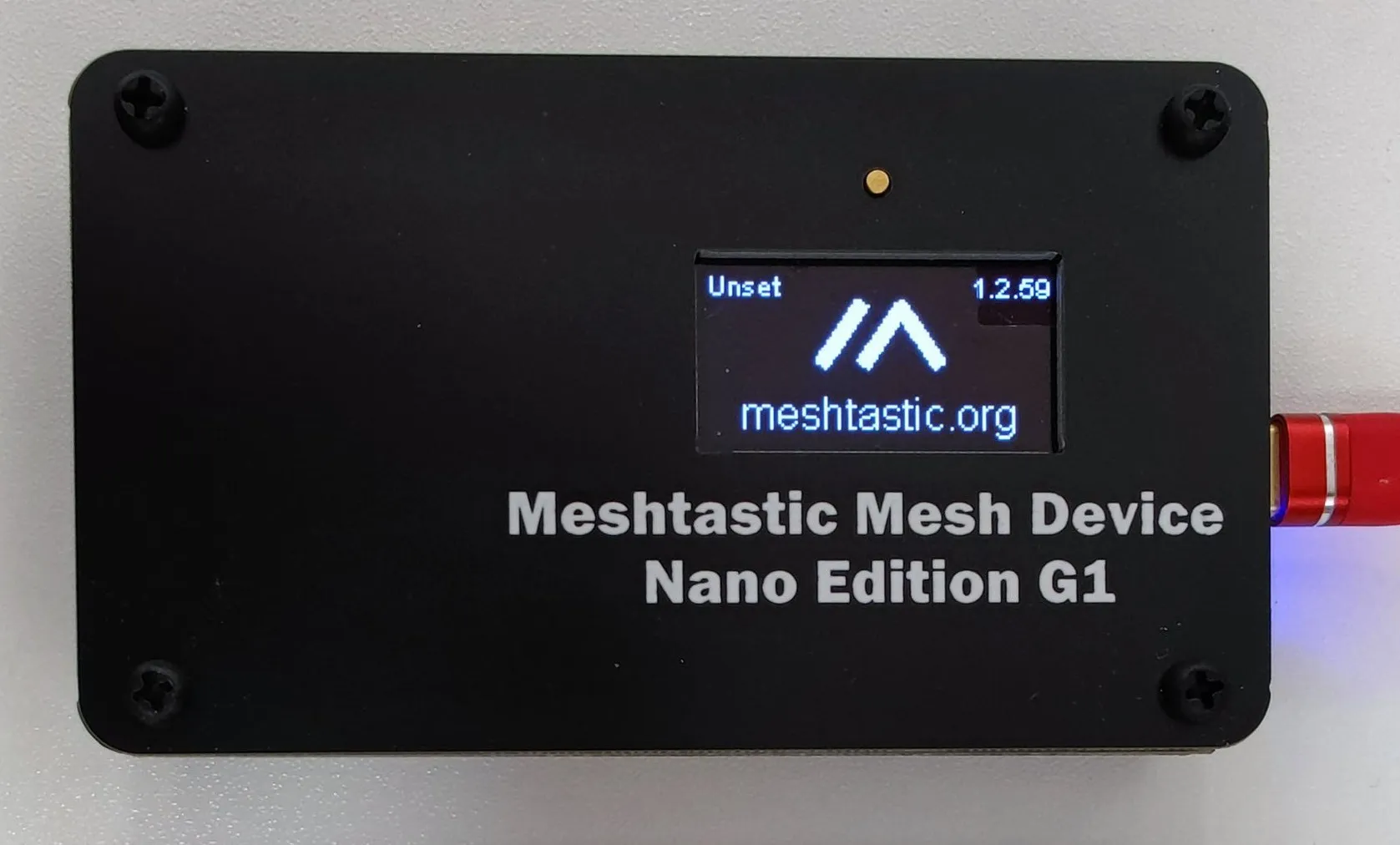

Nano G1
Nano G1 — это первое специализированное аппаратное устройство, разработанное с нуля исключительно для Meshtastic Нилом Хао. Оно создано компактным и малогабаритным с использованием качественной внутренней PCB-антенны.
Характеристики
- Микроконтроллер
- ESP32 WROOM (WiFi & Bluetooth)
- Bluetooth 4.2
- LoRa-трансивер
- Semtech SX1276
- Дополнительный сверхнизкошумящий усилитель для повышения чувствительности LoRa-приемника
- Варианты частот
- US-915 MHz
- Навигационный модуль
- ATGM336H-5N-71 (Поддержка GPS, BDS и GLONASS)
- Антенна
- Встроенная 915 МГц LoRa PCB-антенна (VSWR \<=1.5 @ 915 MHz)
- Разъемы
- USB-C
Возможности
- Meshtastic предустановлен
- Кнопка пользователя
- 1,3-дюймовый OLED-экран
- Зуммер
Ресурсы
- Файл прошивки:
firmware-nano-g1-X.X.X.xxxxxxx.bin - Официальная вики Unit Engineering
