V3/V3.1
::::info Это устройство может иметь проблемы с зарядкой подключенной батареи при использовании кабеля USB-C на USB-C. Рекомендуется использовать кабель USB-A на USB-C. :::
:::caution Будьте осторожны при взаимодействии с портом USB-C. Это устройство не имеет защиты от ЭСД для чипа моста CP2102 USB на UART. :::
::::
- МК:
- ESP32-S3FN8 (WiFi и Bluetooth)
- LoRa-трансивер:
- Semtech SX1262
- Варианты частот:
- 433 МГц
- 470 - 510 МГц
- 863 - 870 МГц
- 902 - 928 МГц
- Разъёмы:
- USB-C
- Антенна:
- Выделенная металлическая пружинная антенна 2.4 ГГц для WiFi/Bluetooth
- Разъём антенны U.FL/IPEX для LoRa
Отличия V3.1
Прошивка остаётся такой же, как в V3 ниже. Сравните схемы: V3.0 и V3.1. Ключевые отличия:
- Удаление FDG6322C (двойной N- и P-канальный FET) из блока питания V3.1.
- Значения фильтра антенны в V3.1 (L11 = 1.8pF, C15 = 2.7nH, C24 = 1.8pF) ближе соответствуют справочной схеме ESP32-S3, чем в V3.0 (L11 = 1.6nH, C15 = 6.9pF, C24 = 2.4pF).
Характеристики
- Встроенный OLED-дисплей 0.96 дюйма
- Кнопки пользователя и сброса
- Нет GPS
Определения I2C Meshtastic
- SDA: GPIO41
- SCL: GPIO42
Схема выводов
_V3.webp)
Источник изображения: Heltec
_V3.png){kind=link}
Ресурсы
- Файл прошивки:
firmware-heltec-v3-X.X.X.xxxxxxx.bin - Ссылки для покупки
- США
- Международные
Wireless Stick Lite V3
:::info Это устройство может иметь проблемы с зарядкой подключенной батареи при использовании кабеля USB-C на USB-C. Рекомендуется использовать кабель USB-A на USB-C. :::
- МК:
- ESP32-S3FN8 (WiFi и Bluetooth)
- LoRa-трансивер:
- Semtech SX1262
- Варианты частот:
- 433 - 510 МГц
- 470 - 510 МГц
- 863 - 870 МГц
- 902 - 928 МГц
- Разъёмы:
- USB-C
- Антенна:
- Выделенная штампованная металлическая антенна 2.4 ГГц для WiFi/Bluetooth
- Разъём антенны U.FL/IPEX для LoRa (рядом с иконкой V3)
Характеристики
- Нет дисплея.
- Кнопки пользователя и сброса
- Дополнительная доступность GPIO
- Нет GPS
Определения I2C Meshtastic
- SDA: GPIO41
- SCL: GPIO42

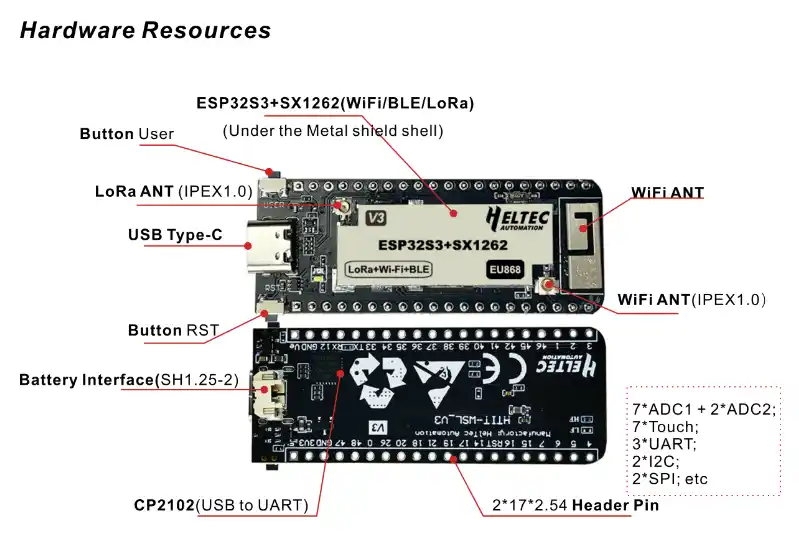

Схема выводов
Источник изображения: Heltec
Источник изображения: Heltec
Есть два разъёма антенн. Необходимо подключить антенну LoRa, антенна WiFi опциональна.
Ресурсы
- Файл прошивки:
firmware-heltec-wsl-v3-X.X.X.xxxxxxx.bin - Ссылки для покупки:
- США
- Международные
- От Heltec
- Документация (docs.heltec.org)
- Схема (PDF)
- Набор для разработки LoRa-узла (PDF)
Wireless Tracker v1.0
:::info Это устройство может иметь проблемы с зарядкой подключенной батареи при использовании кабеля USB-C на USB-C. Рекомендуется использовать кабель USB-A на USB-C. :::
- МК:
- ESP32-S3FN8 (WiFi и Bluetooth)
- LoRa-трансивер:
- Semtech SX1262
- Варианты частот:
- 470 - 510 МГц
- 863 - 870 МГц
- 902 - 928 МГц
- Разъёмы:
- USB-C
- Антенна:
- Выделенная металлическая пружинная антенна 2.4 ГГц для WiFi/Bluetooth
- Разъём антенны U.FL/IPEX для LoRa и GNSS
Характеристики
- Встроенный LCD-дисплей 0.96 дюйма
- Кнопки пользователя и сброса
Прошивка
Для прошивки устройств на ESP32-S3, таких как Wireless Tracker, обычно требуется перевести их в режим загрузки прошивки Espressif. Используйте кнопку «1200bps reset» в веб-программаторе для этого. Если этот метод по какой-то причине не работает, вы можете следовать ручному процессу ниже.
:::warning
Не продолжайте, если антенна не подключена, чтобы избежать возможного повреждения радиоустройства.
:::
Следующий процесс вручную переведёт устройство в режим загрузки прошивки Espressif:
- Отключите устройство.
- Зажмите кнопку USER.
- Подключите устройство.
- Через 2–3 секунды отпустите кнопку USER.
Теперь, когда устройство находится в режиме загрузки прошивки Espressif, вы можете продолжить прошивку одним из поддерживаемых методов. В целом рекомендуется использовать Web Flasher. Вы можете выбрать «Heltec Wireless Tracker» из выпадающего списка устройств.

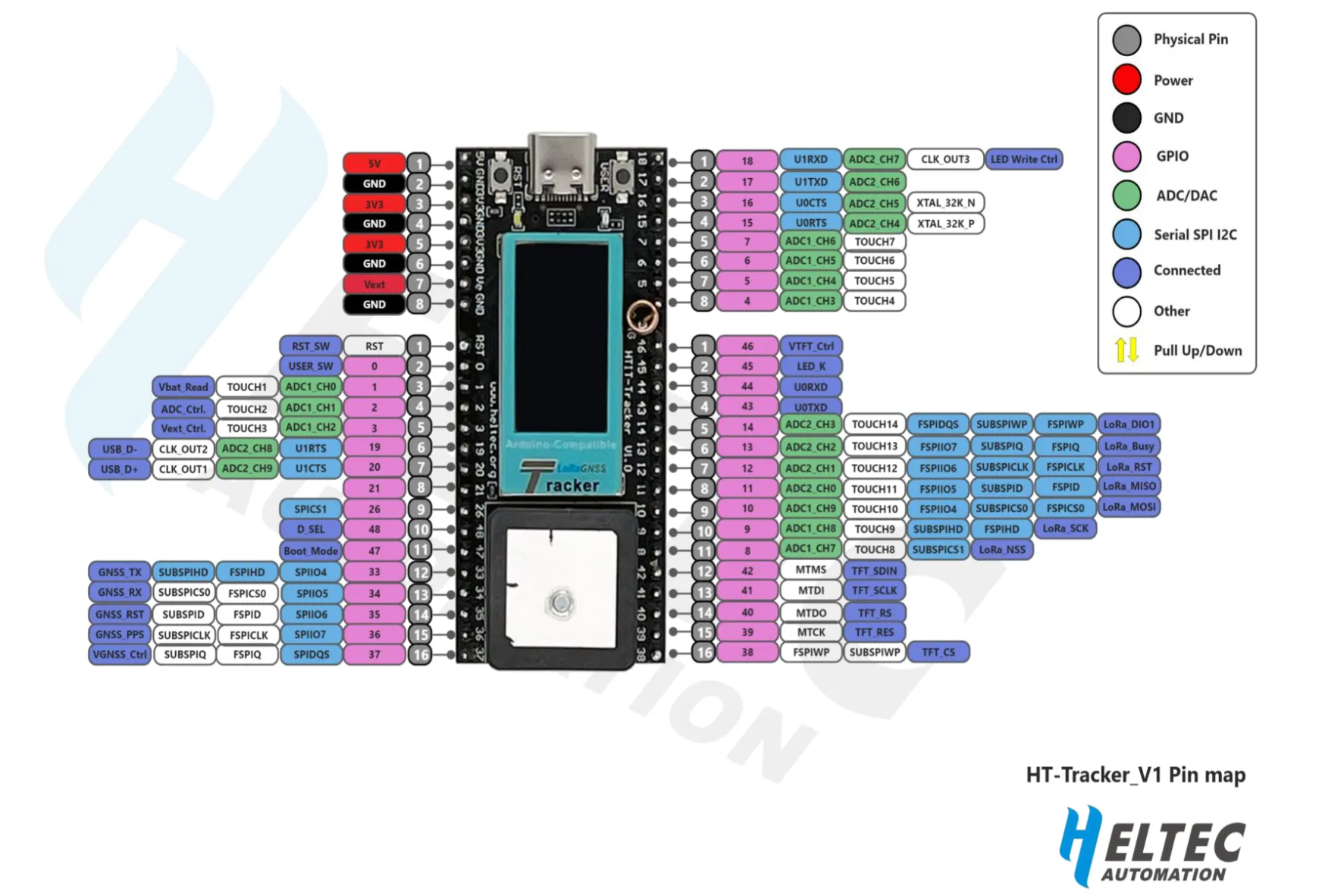

Схема выводов
Источник изображения: Heltec
Ресурсы
- Файл прошивки:
firmware-heltec-wireless-tracker-V1-0-X.X.X.xxxxxxx.bin
:::note
Heltec пересмотрела схемы Wireless Tracker и выпустила V1.1, большинство продаваемых устройств теперь V1.1.
:::
Wireless Tracker v1.1
:::info Это устройство может иметь проблемы с зарядкой подключенной батареи при использовании кабеля USB-C на USB-C. Рекомендуется использовать кабель USB-A на USB-C. :::
- МК:
- ESP32-S3FN8 (WiFi и Bluetooth)
- LoRa-трансивер:
- Semtech SX1262
- Варианты частот:
- 470 - 510 МГц
- 863 - 870 МГц
- 902 - 928 МГц
- Разъёмы:
- USB-C
- Антенна:
- Выделенная металлическая пружинная антенна 2.4 ГГц для WiFi/Bluetooth
- Разъём антенны U.FL/IPEX для LoRa и GNSS
Характеристики
- Встроенный LCD-дисплей 0.96 дюйма
- Кнопки пользователя и сброса
Прошивка
Для прошивки устройств на ESP32-S3, таких как Wireless Tracker, обычно требуется перевести их в режим загрузки прошивки Espressif. Используйте кнопку «1200bps reset» в веб-программаторе для этого. Если этот метод по какой-то причине не работает, вы можете следовать ручному процессу ниже.
:::warning
Не продолжайте, если антенна не подключена, чтобы избежать возможного повреждения радиоустройства.
:::
Следующий процесс вручную переведёт устройство в режим загрузки прошивки Espressif:
- Отключите устройство.
- Зажмите кнопку USER.
- Подключите устройство.
- Через 2–3 секунды отпустите кнопку USER.
Теперь, когда устройство находится в режиме загрузки прошивки Espressif, вы можете продолжить прошивку одним из поддерживаемых методов. В целом рекомендуется использовать Web Flasher. Вы можете выбрать «Heltec Wireless Tracker» из выпадающего списка устройств.
Определения I2C Meshtastic
- SDA: GPIO41
- SCL: GPIO42
Схема выводов
Источник изображения: Heltec
Ресурсы
- Файл прошивки:
firmware-heltec-wireless-tracker-X.X.X.xxxxxxx.bin - Ссылки для покупки:
- США
- Международные
Wireless Paper V1.0
:::info Wireless Paper V1.0 указан как «Wireless Paper V1.0» в файлах прошивки и в веб-программаторе.
Это устройство может иметь проблемы с зарядкой подключенной батареи при использовании кабеля USB-C на USB-C. Рекомендуется использовать кабель USB-A на USB-C. :::
- МК:
- ESP32-S3FN8 (WiFi и Bluetooth)
- LoRa-трансивер:
- Semtech SX1262
- Варианты частот:
- 433 МГц
- 470 - 510 МГц
- 863 - 870 МГц
- 902 - 928 МГц
- Разъёмы:
- USB-C
- Антенна:
- Разъём антенны U.FL/IPEX для LoRa
- Интегрированная PCB-антенна 2.4 ГГц
Характеристики
- Встроенный чёрно-белый E-Ink дисплей 2.13 дюйма
- Переключатели пользователя и сброса
- Нет GPS
Ресурсы
- Файл прошивки:
firmware-heltec-wireless-paper-v1_0-X.X.X.xxxxxxx.bin - Ссылки для покупки:
- Международные
Wireless Paper V1.1
:::info Wireless Paper V1.1 указан как «Wireless Paper» в файлах прошивки и в веб-программаторе.
Это устройство может иметь проблемы с зарядкой подключенной батареи при использовании кабеля USB-C на USB-C. Рекомендуется использовать кабель USB-A на USB-C. :::
- МК:
- ESP32-S3FN8 (WiFi и Bluetooth)
- LoRa-трансивер:
- Semtech SX1262
- Варианты частот:
- 433 МГц
- 470 - 510 МГц
- 863 - 870 МГц
- 902 - 928 МГц
- Разъёмы:
- USB-C
- Антенна:
- Разъём антенны U.FL/IPEX для LoRa
- Интегрированная PCB-антенна 2.4 ГГц
Характеристики
- Встроенный чёрно-белый E-Ink дисплей 2.13 дюйма
- Переключатели пользователя и сброса
- Нет GPS
Ресурсы
- Файл прошивки:
firmware-heltec-wireless-paper-X.X.X.xxxxxxx.bin - Ссылки для покупки:
- США
- Международные
