В настоящее время система RAK WisBlock поддерживает два различных экрана:

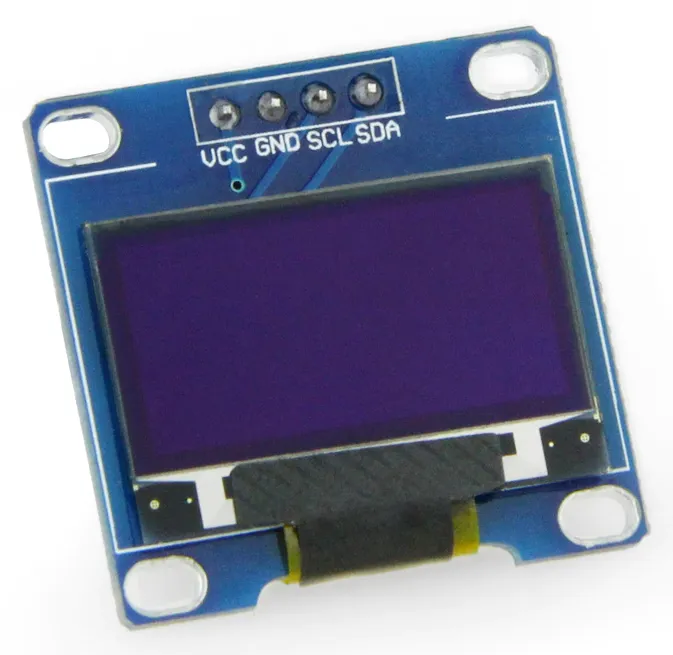

Дисплей OLED RAK1921
Дисплей RAK1921 OLED — это монохромный дисплей размером 0,96 дюйма.
- Дисплей OLED размером 0,96 дюйма
- Разрешение 128 x 64 пикселя
- Интерфейс I2C
Этот элемент требует пайки. Аналогичные модули широко доступны у других поставщиков, но обязательно проверьте платы, поскольку у некоторых контакты VDD и GND перепутаны. Это предотвратит прямую пайку дисплея к базовой плате. Предпочтительный порядок: VDD, GND, SCL, SDA. Если порядок контактов на плате OLED перепутан, есть несколько приёмов, позволяющих либо перенастроить контакты OLED через припаянные перемычки, либо аккуратно припаять провода для тех контактов, которые расположены не по порядку. Последний вариант — использовать более длинные провода между платой и дисплеем, что позволяет переупорядочить провода по необходимости.
Ресурсы
- RAK Documentation Center
- Ссылки для покупки:
- США
- Международные

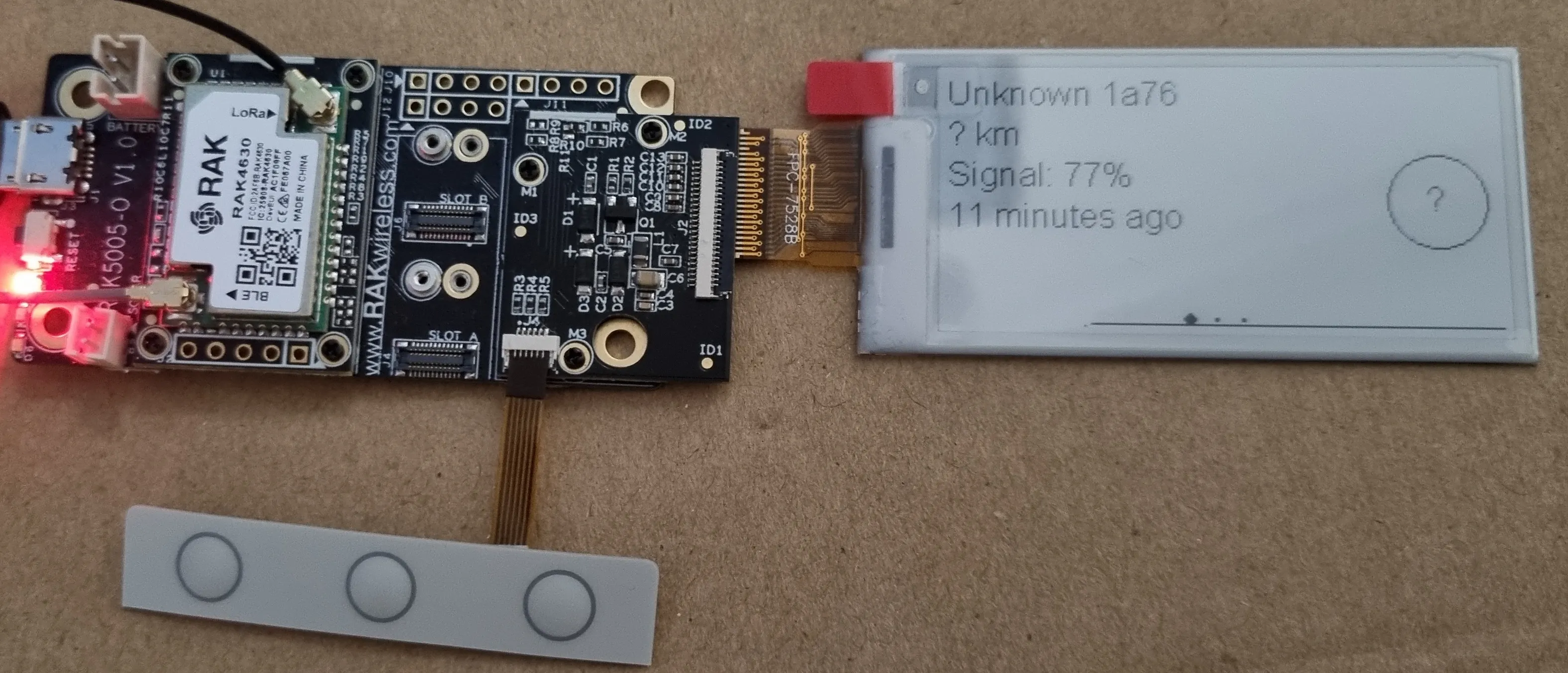

Дисплей E-Ink RAK14000
Модуль RAK14000 EPD — это сверхнизкопотребляющий дисплей E-Ink с тремя пользовательскими кнопками.
- Чёрно-белый дисплей E-Ink размером 2,13 дюйма
- Модуль с тремя кнопками
- Разрешение 212 x 104 пикселя
- Занимает IO-порт базовой платы WisBlock
Обратите внимание: в настоящее время поддерживается только чёрно-белый дисплей, чёрно-белый-красный дисплей может работать, но не поддерживается.
Ресурсы
- Прошивка для 5005 с E-paper RAK14000:
firmware-rak4631_eink-X.X.X.xxxxxxx.uf2 - RAK Documentation Center
- Ссылки для покупки:
- США
- Международные
