Дополнительная информация об устройствах LILYGO® LoRa можно найти на странице GitHub LILYGO®.

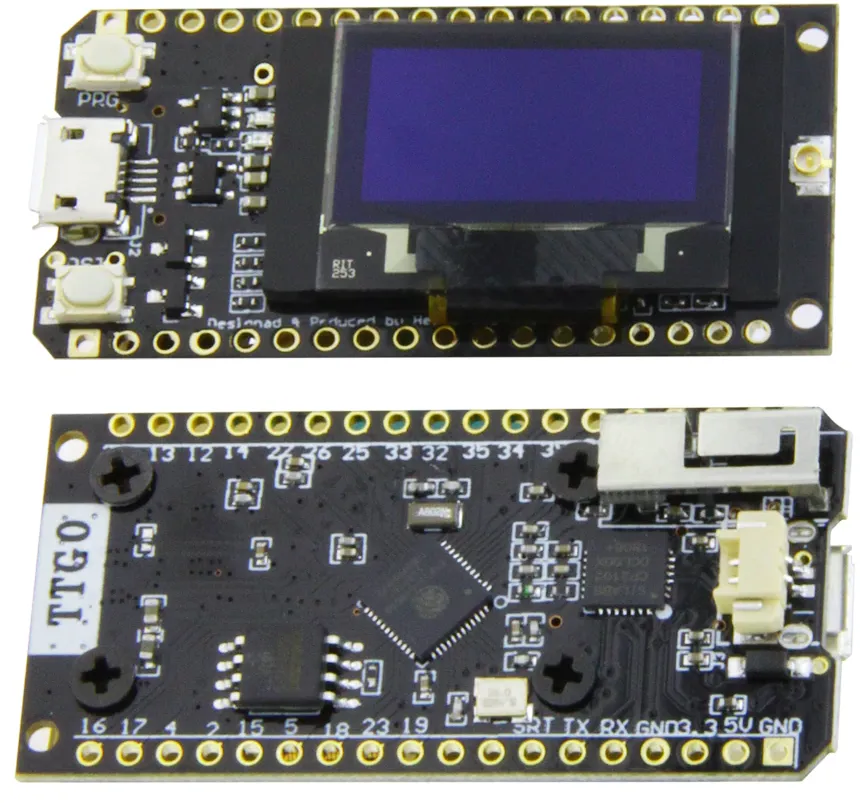

Lora v1
:::warning Не рекомендуется использовать с батареей! Эти платы содержат неправильный компонент в схеме зарядки LiPo-батареи, что позволяет перезаряжать батарею. :::
:::caution Эта плата всё ещё производится, но по различным причинам не рекомендуется для новых покупок или для беспилотных установок. Поддержка прошивки постепенно прекращается. В случае сомнений выбирайте плату Lora T3S3. :::
- МК
- ESP32 (WiFi и Bluetooth)
- LoRa-трансивер
- Semtech SX1276
- Варианты частот
- 915 МГц
- 868 МГц
- Разъёмы
- Micro USB
- Антенна: разъём U.FL для антенны
Особенности
- Встроенный OLED-дисплей 0.96 дюйма
Ресурсы
- Файл прошивки:
firmware-tlora-v1-X.X.X.xxxxxxx.bin

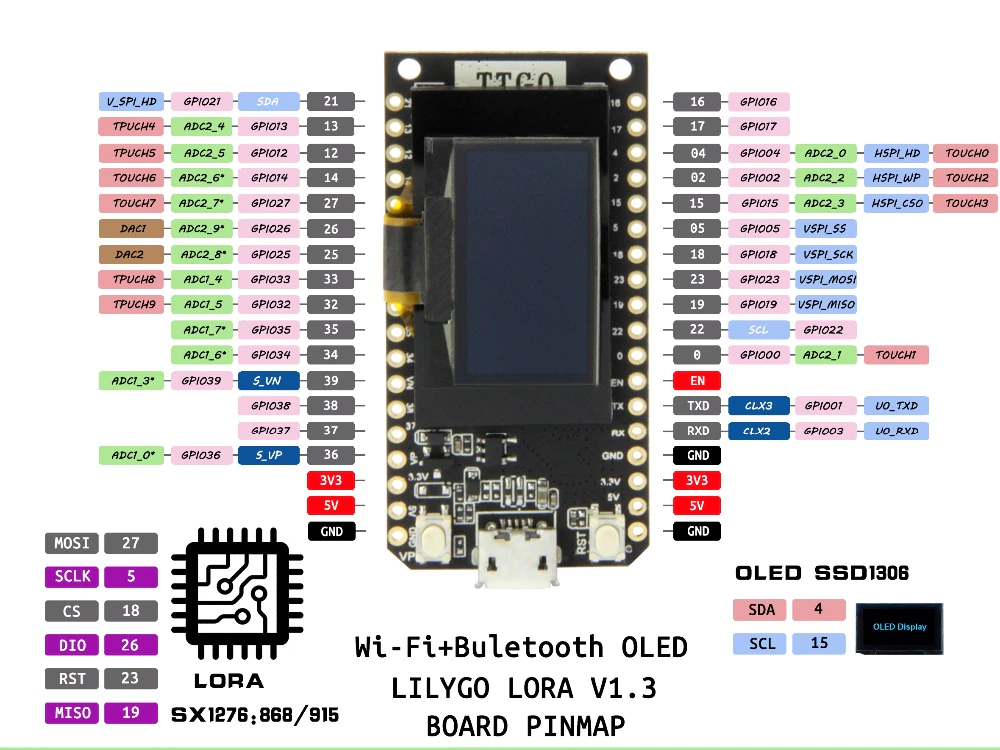

Lora v1.3
:::warning Не рекомендуется использовать с батареей! Эти платы содержат неправильный компонент в схеме зарядки LiPo-батареи, что позволяет перезаряжать батарею. :::
:::caution Эта плата всё ещё производится, но по различным причинам не рекомендуется для новых покупок или для беспилотных установок. Поддержка прошивки постепенно прекращается. В случае сомнений выбирайте плату Lora T3S3. :::
- МК
- ESP32 (WiFi и Bluetooth)
- LoRa-трансивер
- Semtech SX127x
- Варианты частот
- 915 МГц
- 868 МГц
- Разъёмы
- Micro USB
- Антенна: разъём U.FL для антенны
Особенности
- Встроенный OLED-дисплей 0.96 дюйма
Ресурсы
- Файл прошивки:
firmware-tlora_v1_3-X.X.X.xxxxxxx.bin

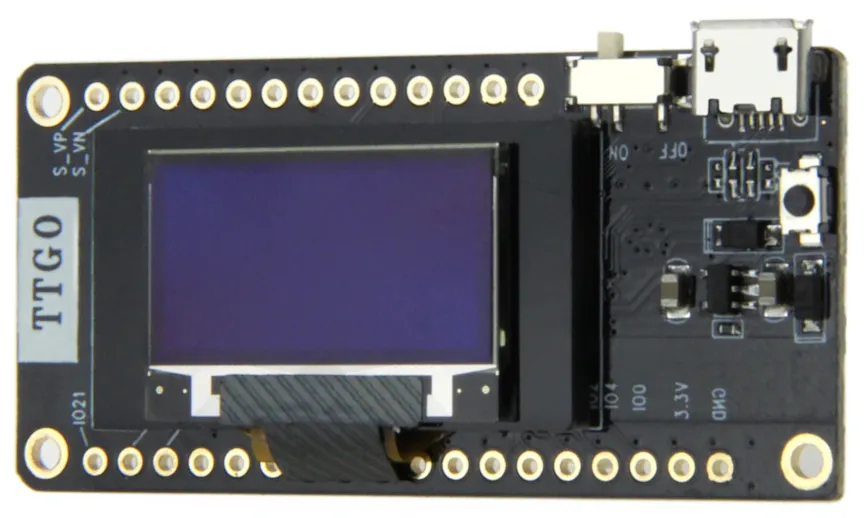

Lora V2.0
:::warning Не рекомендуется использовать с батареей! Эти платы содержат неправильный компонент в схеме зарядки LiPo-батареи, что позволяет перезаряжать батарею. :::
:::caution Эта плата всё ещё производится, но по различным причинам не рекомендуется для новых покупок или для беспилотных установок. Поддержка прошивки постепенно прекращается. В случае сомнений выбирайте плату Lora T3S3. :::
- МК
- ESP32 (WiFi и Bluetooth)
- LoRa-трансивер
- Semtech SX127x
- Варианты частот
- 433 МГц
- 868 МГц
- 915 МГц
- Разъёмы
- Micro USB
- Антенна: разъём U.FL для антенны
Особенности
- Встроенный OLED-дисплей 0.96 дюйма
- Переключатели питания и сброса
- Разъём microSD
- Нет GPS
Ресурсы
- Файл прошивки:
firmware-tlora-v2-X.X.X.xxxxxxx.bin

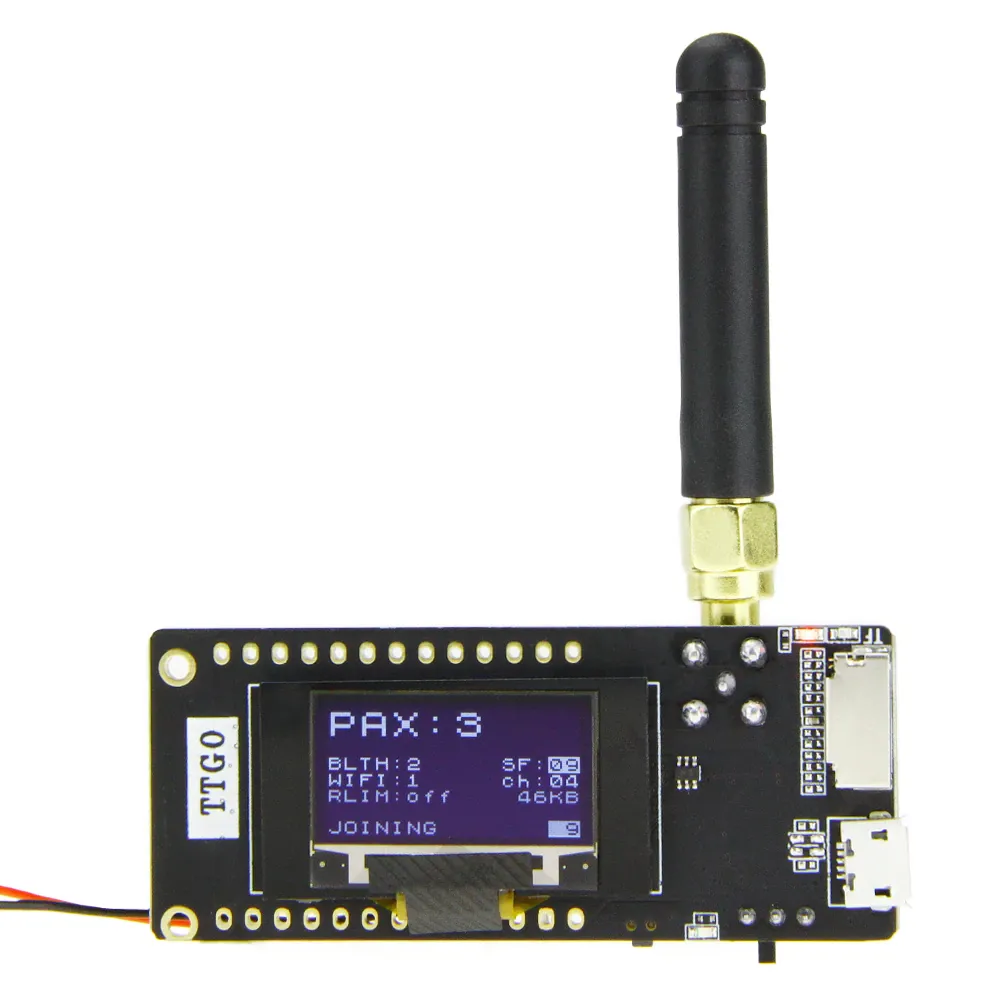

Lora v2.1-1.6
:::caution Ранние версии этих плат содержали неправильный компонент в схеме зарядки LiPo-батареи, что позволяло перезаряжать батарею. Платы, приобретённые после 2021 года, если версия не T3_v1.6 20180606, не должны иметь этой проблемы. :::
:::caution Эта плата всё ещё производится, но по различным причинам не рекомендуется для новых покупок или для беспилотных установок. Поддержка прошивки постепенно прекращается. В случае сомнений выбирайте плату Lora T3S3. :::
- МК
- ESP32 (WiFi и Bluetooth)
- LoRa-трансивер
- Semtech SX127x
- Варианты частот
- 433 МГц
- 868 МГц
- 915 МГц
- вариант этой платы имеет температурно-компенсируемый генератор (обозначен TCXO) для улучшенной стабильности частоты
- Разъёмы
- Micro USB
- Антенна: разъём SMA для антенны
Варианты маркировки для идентификации
- FCC ID: 2ASYE-T3-V1-6-1
- "T3_v1.6.1 20210104" на плате
- "T3_v1.6 20180606" на плате
- "Model T3 V1.6.1" на FCC-наклейке
Особенности
- Встроенный OLED-дисплей 0.96 дюйма
- Переключатели питания и сброса
- Разъём microSD
- Нет GPS
Ресурсы
- Файл прошивки:
firmware-tlora-v2-1-1.6-X.X.X.xxxxxxx.bin
Lora v2.1-1.8
:::caution Эта плата всё ещё производится, но по различным причинам не рекомендуется для новых покупок или для беспилотных установок. Поддержка прошивки постепенно прекращается. В случае сомнений выбирайте плату Lora T3S3. :::
- МК
- ESP32 (WiFi и Bluetooth)
- LoRa-трансивер
- Semtech SX1280 (регион LORA_24 для всемирного использования)
- Варианты частот
- 2.4 ГГц
- Разъёмы
- USB-C
- Антенна: разъём SMA для антенны
Особенности
- Встроенный OLED-дисплей 0.96 дюйма
- Переключатели питания и сброса
- Разъём microSD
- Нет GPS
Ресурсы
- Файл прошивки:
firmware-tlora-v2-1-1.8-X.X.X.xxxxxxx.bin
Lora v3.0
:::caution Эта плата использует чип Semtech первого поколения и поэтому не рекомендуется для новых покупок. Поддержка прошивки постепенно прекращается. В случае сомнений выбирайте плату Lora T3S3. :::
- МК
- ESP32 (WiFi и Bluetooth)
- LoRa-трансивер
- Semtech SX127x с TCXO для улучшенной стабильности частоты
- Варианты частот
- 433 МГц
- 868 МГц
- 915 МГц
- Разъёмы
- USB-C
- Антенна: разъём IPEX для антенны
Особенности
- Встроенный OLED-дисплей 0.96 дюйма или E-Paper-дисплей 2.13 дюйма
- Переключатели питания и сброса, кнопка пользователя
- Разъём microSD
- Разъём для солнечной панели и батареи, включает схему зарядки от солнца (CN3065)
- Qwiic для UART и I2C каждый
- Нет GPS
