RAK11200 - ESP32

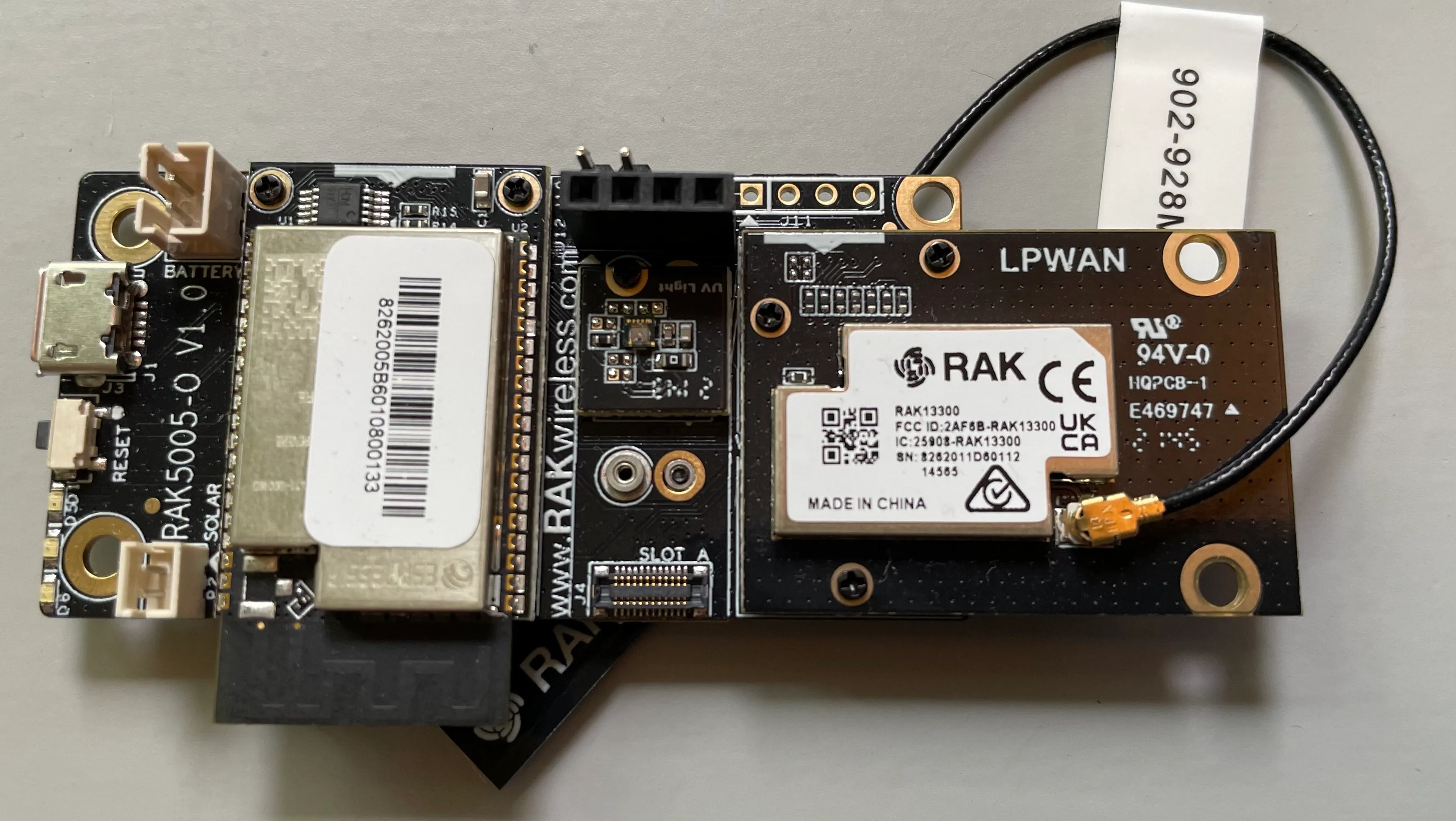

RAK11200 не содержит трансивер LoRa, поэтому его необходимо добавить отдельно в виде модуля RAK13300 LPWAN. Это занимает IO-порт базовой платы.

• RAK11200
• МК:
  • ESP32-WROVER
  • Bluetooth 4.2
  • WiFi 802.11 b/g/n
  • Высокое энергопотребление (относительно nRF52)

Прошивка RAK11200

Для прошивки RAK11200 необходимо вручную перевести его в режим загрузки прошивки Espressif. В отличие от других плат ESP32, RAK11200 не поддерживает автоматический выбор режима загрузки. Необходимо принудительно перевести его в режим загрузки перед прошивкой Meshtastic.

:::warning

Не продолжайте, если антенна не подключена, чтобы избежать возможного повреждения радиоустройства.

:::

Следующий процесс вручную переведет устройство в режим загрузки прошивки Espressif:

1. Убедитесь, что устройство включено и подключено через USB.

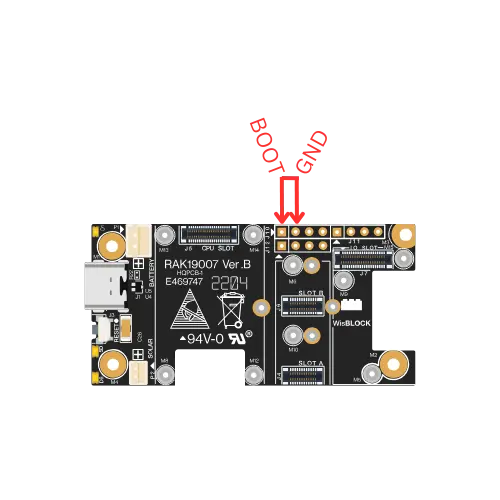

2. Найдите контакт BOOT на разъеме J10 базовой платы WisBlock (RAK19007 / RAK5005-O).

3. Подключите BOOT к GND (контакт GND расположен рядом с BOOT на разъеме J10).


   Диаграмма



4. Кратковременно нажмите кнопку сброса.

После того как устройство переведено в режим загрузки прошивки Espressif, вы можете продолжить прошивку одним из поддерживаемых методов. В целом рекомендуется использовать Web Flasher, выбрав соответствующую прошивку для RAK11200.

:::note

Если устройство не входит в режим загрузки, еще раз проверьте подключение BOOT к GND перед повторной попыткой.

:::

Ресурсы

• Файл прошивки: firmware-rak11200-X.X.X.xxxxxxx.bin
• Дополнительная информация о RAK11200 доступна в Центре документации RAK.
