:::info Эта информация, вероятно, будет полезна только в том случае, если вы уже пытались пройти предварительные требования и процессы, описанные в прошивка вручную :::

:::caution Убедитесь, что не включаете радио без предварительного подключения антенны! Вы можете повредить чип радио! :::

Общие сведения

Ситуации, которые могут потребовать использования внешнего USB to Serial адаптера:

Из-за дефицита чипов недавно приобретенные устройства, такие как TTGO T-Beam, могут поставляться с устаревшими или нестандартными чипами USB to Serial адаптеров, которые ненадежны в некоторых случаях.
Некоторые устройства могут иметь дефектный чип USB to Serial.
Некоторые устройства, такие как Hydra (цель Meshtastic-DIY).

Адаптеры USB Serial

На рынке доступно множество вариантов. Рекомендуется приобрести адаптер с чипом Silicon Labs CP2102, поскольку это надежный промышленный стандарт.

Представленный в этом документе адаптер можно приобрести здесь: https://www.amazon.com/gp/product/B078W5L8W1/

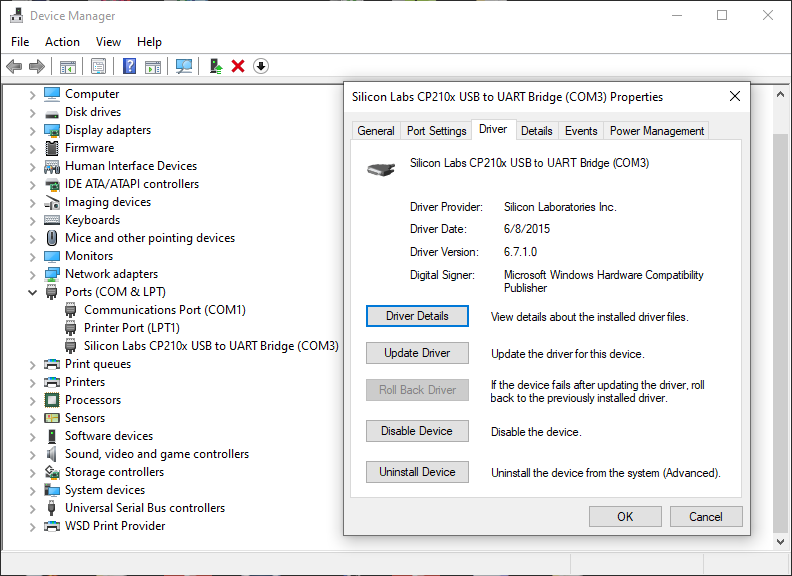

Подключите адаптер к компьютеру, не подключая его к устройствам. Убедитесь, что на компьютере установлены драйверы для адаптера. В Windows правильные драйверы должны установиться автоматически.

Подключение адаптера к устройству

:::info Существует несколько способов подключения выводов адаптера к целевому устройству: прижатие перемычек к контактам, использование pogo pin приставок и т. д. В этом руководстве используются смещенные Dupont-колодки, припаянные к рабочим GPIO-выводам и подключенные через перемычки. ::: Отключите USB to Serial адаптер от компьютера перед началом этого процесса.

Подключите вывод RX адаптера к выводу TX устройства
Подключите вывод TX адаптера к выводу RX устройства
Подключите вывод GND адаптера к выводу GND устройства
Подключите либо вывод 5V адаптера к выводу 5V устройства (как показано), либо вывод 3.3V адаптера к выводу 3.3V устройства.

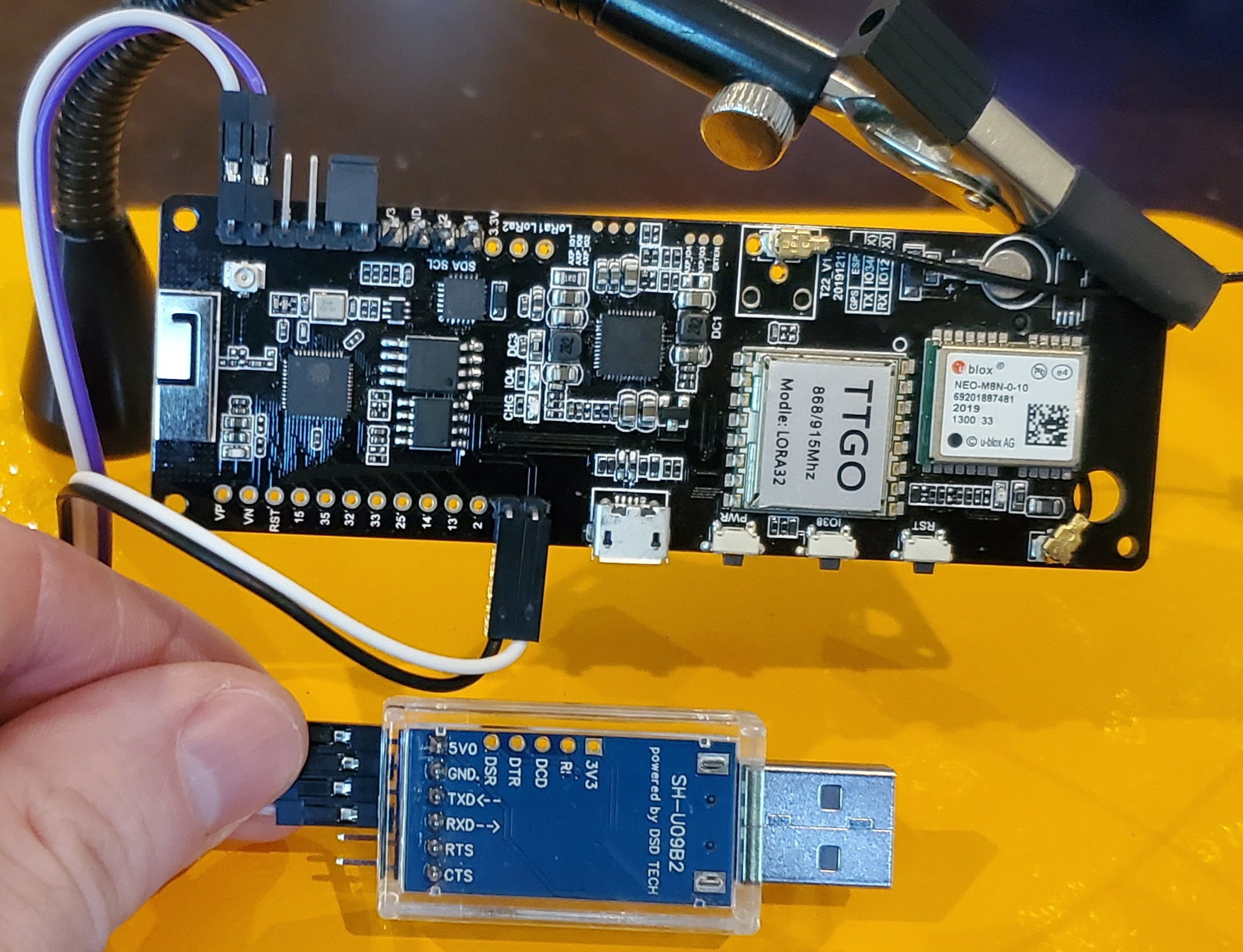

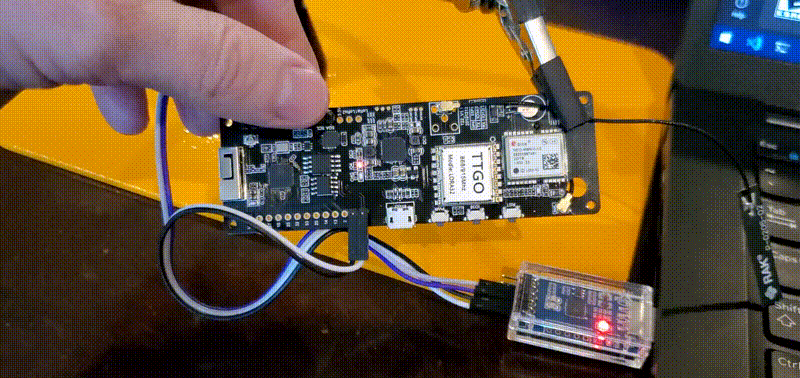

Соедините GPIO 0 с GND на устройстве перемычкой. (Это переводит устройство в режим прошивки при включении) Пример подключения для T-Beam
Подключите устройство к USB-порту компьютера
Удалите перемычку, соединяющую GPIO 0 с GND

Прошивка

После выполнения шагов выше устройство должно находиться в режиме прошивки. Вы можете прошить устройство с помощью ручного метода

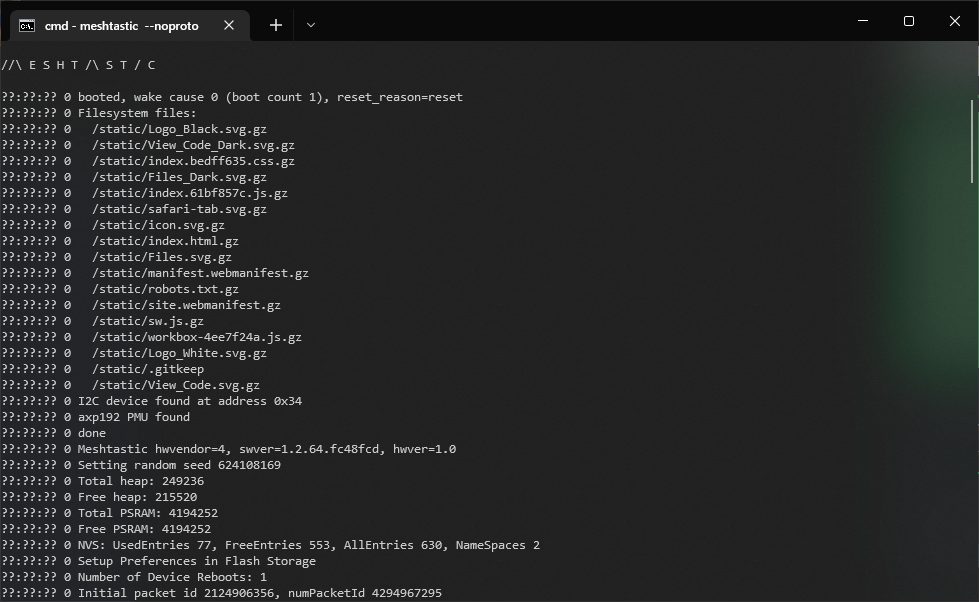

После завершения прошивки устройства сбросьте устройство (кнопкой RST, если она доступна). Если у вас установлен Meshtastic Python CLI, вы можете запустить meshtastic --noproto, чтобы снова подключиться к устройству через адаптер и просмотреть последовательный вывод, чтобы подтвердить правильную установку Meshtastic.

Устранение неисправностей

В скриптах ручной установки устройства вы можете получить ошибку разрешения для COM-порта; это может быть вызвано различными проблемами.
