T-Watch S3 — компактное носимое устройство с 1,54-дюймовым IPS LCD сенсорным экраном с разрешением 240x240 пикселей. Оно оснащено тактильной обратной связью, встроенным микрофоном, динамиком, часами реального времени и трехосевым акселерометром.

Спецификации

• МК
• ESP32-S3 (Wi-Fi и Bluetooth 5 LE)
• LoRa-приемопередатчик
• Semtech SX1262
• Варианты частот
• 915 МГц
• 868 МГц
• 433 МГц
• Антенна
• Разъём антенны U.FL/IPEX для LoRa
• Разъёмы
• Micro-USB

Возможности

• 1,54-дюймовый ST7789V TFT LCD (Разрешение: 240 x 240)
• Драйвер тактильной отдачи DRV2605
• I2S динамик/микрофон и усилитель I2S MAX98357
• AXP2101 PMU и аккумулятор 400 мАч.
• Трёхосевой акселерометр BMA423
• Часы реального времени

Прошивка

Для прошивки устройств ESP32-S3, таких как T-Watch, обычно необходимо перевести их в режим загрузки прошивки Espressif. Используйте кнопку «сброс 1200 bps» в веб-флэшере для этого. Если этот метод по какой-либо причине не работает, следуйте ручному процессу ниже.

:::warning

Не продолжайте, если антенна не подключена, чтобы избежать возможного повреждения радиомодуля устройства.

:::

Следующий процесс вручную переведёт устройство в режим загрузки прошивки Espressif:

1. Убедитесь, что устройство выключено: нажмите и удерживайте кнопку короны.
2. Снимите заднюю крышку устройства.

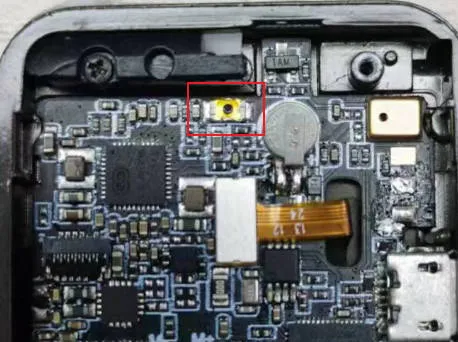

3. Найдите и нажмите и удерживайте кнопку загрузки.

1. Удерживая кнопку загрузки, нажмите кнопку короны один раз, чтобы включить устройство.
2. Через 2–3 секунды отпустите кнопку BOOT.

Теперь, когда устройство находится в режиме загрузки прошивки Espressif, вы можете продолжить прошивку с использованием одного из поддерживаемых методов. В целом рекомендуется использовать Веб-флэшер. Вы можете выбрать «T-Watch S3» из выпадающего списка устройств.

Ресурсы

• Файл прошивки: firmware-t-watch-X.X.X.xxxxxxx.bin
