Серия Nano, разработанная Нилом Хао из B&Q Consulting и работающая на базе Meshtastic, представляет собой устройства, предназначенные для портативного и прочного решения для приключений на природе, таких как пешие походы, пилотирование, катание на лыжах и многое другое. Они разработаны с учетом баланса между RF-производительностью, размерами, прочностью и энергоэффективностью — предоставляя пользователям надежное решение в различных условиях на открытом воздухе.
Для полного и подробного сравнения различных устройств серии Nano обязательно посетите страницу вики серии nano от B&Q Consulting.

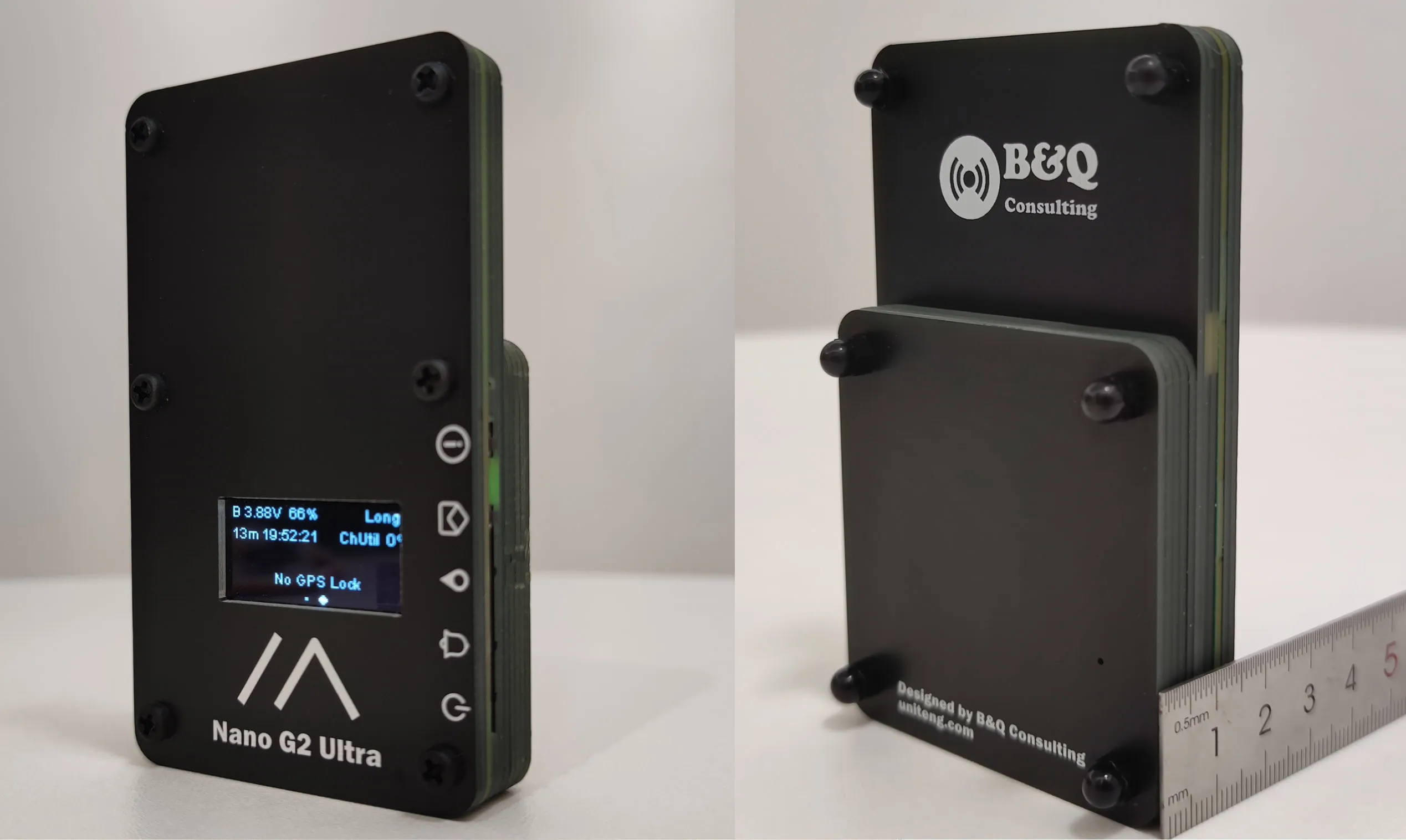

Nano G2 Ultra
Nano G2 Ultra и Nano G1 Explorer имеют точно одинаковую схему фронт-энда LoRa и внутреннюю широкополосную антенну LoRa. Основная цель разработки Nano G2 Ultra — снижение энергопотребления и улучшение времени автономной работы от батареи за счет использования низкопотребляющего МК NRF52840. Типичное время работы от батареи оптимизировано примерно до 3,5 дней. Как и в случае с Nano G1 Explorer, дизайн Nano G2 Ultra также учитывает потенциальное влияние человеческого тела на производительность антенны, обеспечивая оптимальную RF-производительность даже при ношении в кармане.
Характеристики
- МК:
- NRF52840
- Bluetooth 5.4
- LoRa-трансивер:
- Semtech SX1262
- Варианты частот:
- US (902.0Mhz to 928.0Mhz), EU_868 (869.4Mhz to 869.65Mhz), JP (920.8Mhz to 927.8Mhz), ANZ (915.0Mhz to 928.0Mhz), RU (868.7Mhz to 869.2Mhz), KR (920.0Mhz to 923.0Mhz), TW (920.0Mhz to 925.0Mhz), IN (865.0Mhz to 867.0Mhz), NZ_865 (864.0Mhz to 868.0Mhz), TH (920.0Mhz to 925.0Mhz), UA_868 (868.0Mhz to 868.6Mhz), MY_919 (919.0Mhz to 924.0Mhz), SG_923 (917.0Mhz to 925.0Mhz).
- Навигационный модуль:
- ATGM336H-5N-71 (Поддерживает GPS, BDS и GLONASS)
- Антенна:
- Новая внутренняя широкополосная антенна с оптимизированной широкополосной схемой фронт-энда LoRa RF.
- Разъемы:
- USB-C
Возможности
- Meshtastic предустановлен.
- Новая внутренняя GPS-антенна, которая значительно сокращает время фиксации GPS по сравнению с Nano G1. Кроме того, модуль GPS можно перевести в режим низкого энергопотребления с помощью физического переключателя GPS.
- Интегрированная улучшенная схема уведомлений о сообщениях для LED или зуммера, настраиваемая с помощью физических переключателей.
- Физический переключатель питания для легкого включения/выключения устройства.
- Сменный 1,3" OLED-экран с разъемом FPC.
- Встроенное зарядное устройство для Li-Polymer аккумулятора. (Опционально можно установить перезаряжаемый Li-Polymer аккумулятор 3,7 В 603450 JST 1,25 мм.)
- DC-DC преобразователь buck-boost для обеспечения стабильных 3,3 В для системы даже при падении напряжения Li-Polymer аккумулятора до 2,5 В. Стабильность напряжения питания очень важна для обеспечения соответствия производительности RF-схем проектным ожиданиям.
- Часы реального времени (RTC) NXP PCF8563
- Опциональная плата расширения I2C (1x GROVE I2C Socket и 1x SparkFun QWIIC I2C Socket для датчиков и клавиатуры)
Ресурсы
- Firmware file:
firmware-nano-g2-ultra-X.X.X.xxxxxxx.uf2 - Официальная вики Unit Engineering
- Ссылки для покупки:
- Международные
