Heltec Capsule Sensor Rev. 3.0

• МК:
• ESP32-S3FN8 (Wi-Fi и Bluetooth)
• LoRa-трансивер:
• Semtech SX1262
• Варианты частот:
• 433 МГц
• 470–510 МГц
• 863–870 МГц
• 902–928 МГц
• Разъёмы:
• Магнитный интерфейс с присоской
• Антенна:
  • Выделенная 2,4 ГГц SMT-антенна для Wi-Fi/Bluetooth
  • Выделенная SMT-антенна для LoRa

Как загрузить прошивку

:::info Capsule Sensor V3 использует режим WirelessBoot для загрузки прошивки, обмена информацией и вывода логов через Wi-Fi. То есть, независимо от того, обновляете ли вы прошивку локально или через веб-интерфейс, сначала необходимо перевести устройство в состояние WirelessBoot. ::: См. эту ссылку для инструкций по загрузке прошивки для Capsule Sensor V3: Беспроводная загрузка.

Различия между сенсорной кнопкой и физической кнопкой

:::warning Поскольку сенсорная кнопка легко активируется случайно рядом с металлом или в кармане, Heltec прекратила производство этой версии. Однако небольшое количество образцов поступило на рынок. :::

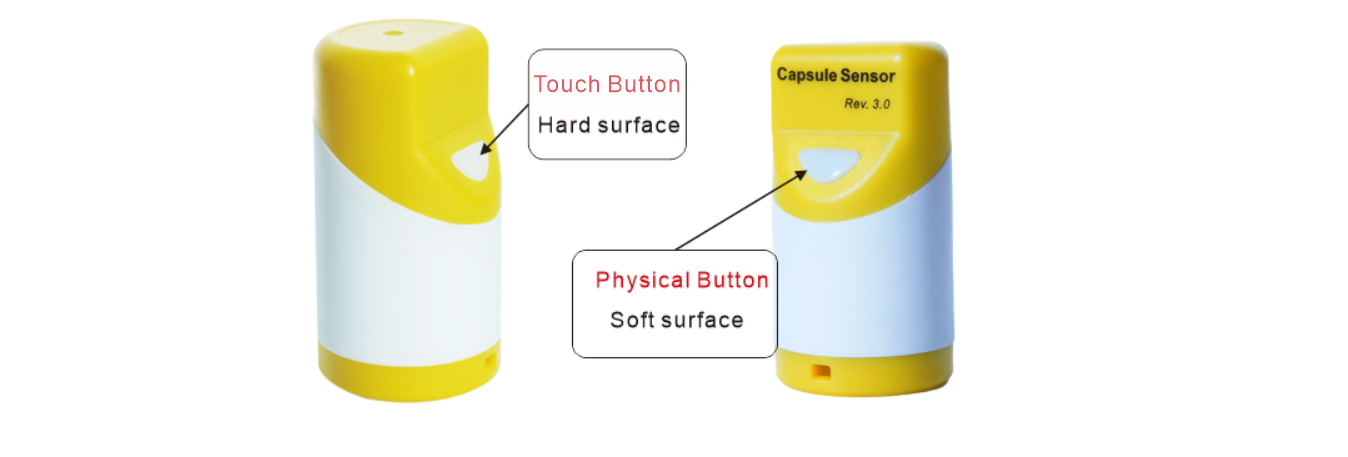

• Различия кнопок
• Другие аппаратные различия
• Удаление FDG6322C (двухканальный N- и P-канальный полевой транзистор) из версии с физической кнопкой.
• Значения фильтра антенны в версии с физической кнопкой (L11 = 1.8pF, C15 = 2.7nH, C24 = 1.8pF) ближе соответствуют референсному дизайну ESP32-S3, чем в версии с сенсорной кнопкой (L11 = 1.6nH, C15 = 6.9pF, C24 = 2.4pF).

Особенности

• Meshtastic предустановлен.
• Встроенный аккумулятор.
• Сменный датчик.

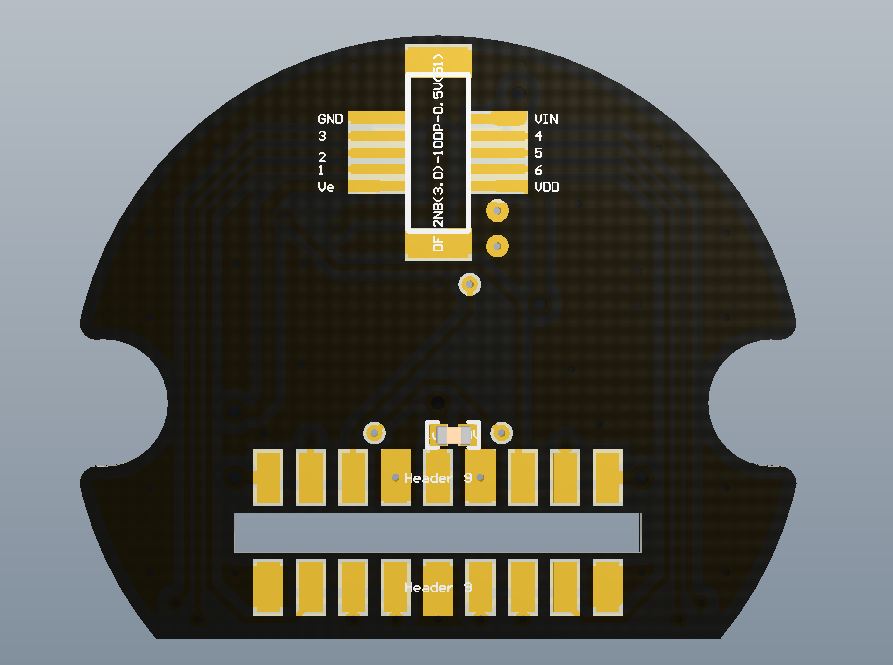

Выводы

• Разъём:
• Название модели: DF12NB(3.0)-10DS-0.5V(51)
• Выводы:
• Подробные определения выводов см. в Схемном чертеже

Ресурсы

• Файл прошивки: firmware-heltec_capsule_sensor_v3-X.X.X.xxxxxx.bin
