:::info Meshtastic не является LoRaWAN, Helium или TTN (TheThingsNetwork). Meshtastic использует весь спектр частот, выделенный для технологии LoRa в каждом регионе. Это позволяет использовать несколько сотен возможных частотных каналов только в регионе США. :::

:::info Ограничения мощности в программном обеспечении обычно снимаются, если is_licensed установлено в true. Подробнее см. Ham Mode. :::

## Калькулятор частотных слотов

Частотные диапазоны Европы

Страны ЕС в целом подпадают под Директиву об радиооборудовании (2014/53/EU) и последующие поправки, которые затем воплощаются в местное законодательство. Полезная информация по этому вопросу находится здесь. Диапазоны ниже были выбраны на основе максимальной мощности и доступного цикла службы. Возможно использование других частотных диапазонов для конкретных приложений, но они в настоящее время не поддерживаются «из коробки».

433 МГц

Максимально допустимая мощность для Европы составляет +10 дБм ERP (Effective Radiated Power).

Диапазон частот — от 433 до 434 МГц.

Определены четыре частотных слота со стандартным пресетом радио LongFast. После сброса настроек к заводским радио будет установлено на частотный слот 4 с центральной частотой 433.875 МГц.

868 МГц

Максимально допустимая мощность для Европы составляет +27 дБм ERP (Effective Radiated Power).

Диапазон частот — от 869.40 до 869.65 МГц. Это меньше диапазона 863–870 МГц, определенного как полоса SRD (Short Range Devices), но позволяет использовать более высокую ERP и цикл службы 10%.

Определен один частотный слот со стандартным пресетом радио LongFast. После сброса настроек к заводским радио будет установлено на частотный слот 1 с центральной частотой 869.525 МГц.

Стоит отметить, что 868 МГц — это, как правило, наиболее популярный частотный диапазон для Meshtastic в Европе.

Частотные диапазоны Северной Америки

915 МГц (диапазон ISM)

Максимальная выходная мощность для Северной Америки составляет +30 дБм ERP (Effective Radiated Power).

Диапазон частот — от 902 до 928 МГц.

В Северной Америке доступные частотные слоты зависят от настройки полосы пропускания, которая включена в выбранный пресет радио. Стандартный пресет LongFast предоставляет 104 частотных слота. После сброса настроек к заводским радио по умолчанию использует LongFast с частотным слотом 0, что соответствует слоту 20 (центрированному на 906.875 МГц) на основе алгоритма хеширования каналов.

Скорости данных

Соображения

При настройке частотного слота доступны различные варианты скоростей данных, которые обратно пропорциональны теоретическому радиусу действия устройств.

Пресеты

У нас есть восемь пресетов радио LoRa. Это наиболее распространенные настройки, которые доказали свою эффективность:

Радиопресет Альт. имя пресета Скорость данных SF / Символы Коэф. кодирования Полоса пропускания Бюджет связи
Короткий радиус / Турбо Short Turbo 21.88 кбит/с 7 / 128 4/5 500 кГц[^1] 140дБ
Короткий радиус / Быстрый Short Fast 10.94 кбит/с 7 / 128 4/5 250 кГц 143дБ
Короткий радиус / Медленный Short Slow 6.25 кбит/с 8 / 256 4/5 250 кГц 145.5дБ
Средний радиус / Быстрый Medium Fast 3.52 кбит/с 9 / 512 4/5 250 кГц 148дБ
Средний радиус / Медленный Medium Slow 1.95 кбит/с 10 / 1024 4/5 250 кГц 150.5дБ
Дальний радиус / Быстрый Long Fast 1.07 кбит/с 11 / 2048 4/5 250 кГц 153дБ
Дальний радиус / Средний Long Moderate 0.34 кбит/с 11 / 2048 4/8 125 кГц 156дБ
Дальний радиус / Медленный Long Slow 0.18 кбит/с 12 / 4096 4/8 125 кГц 158.5дБ

:::note Бюджет связи, используемый в этих расчетах, предполагает мощность передачи 22 дБм и антенну с усилением 0 дБ. Корректируйте предположения о бюджете связи в зависимости от ваших реальных устройств. Скорость данных в этой таблице — теоретический максимум, но не учитывает заголовки пакетов, ретрансляции и повторные передачи. Расчеты основаны на данных из официального калькулятора Semtech LoRa. :::

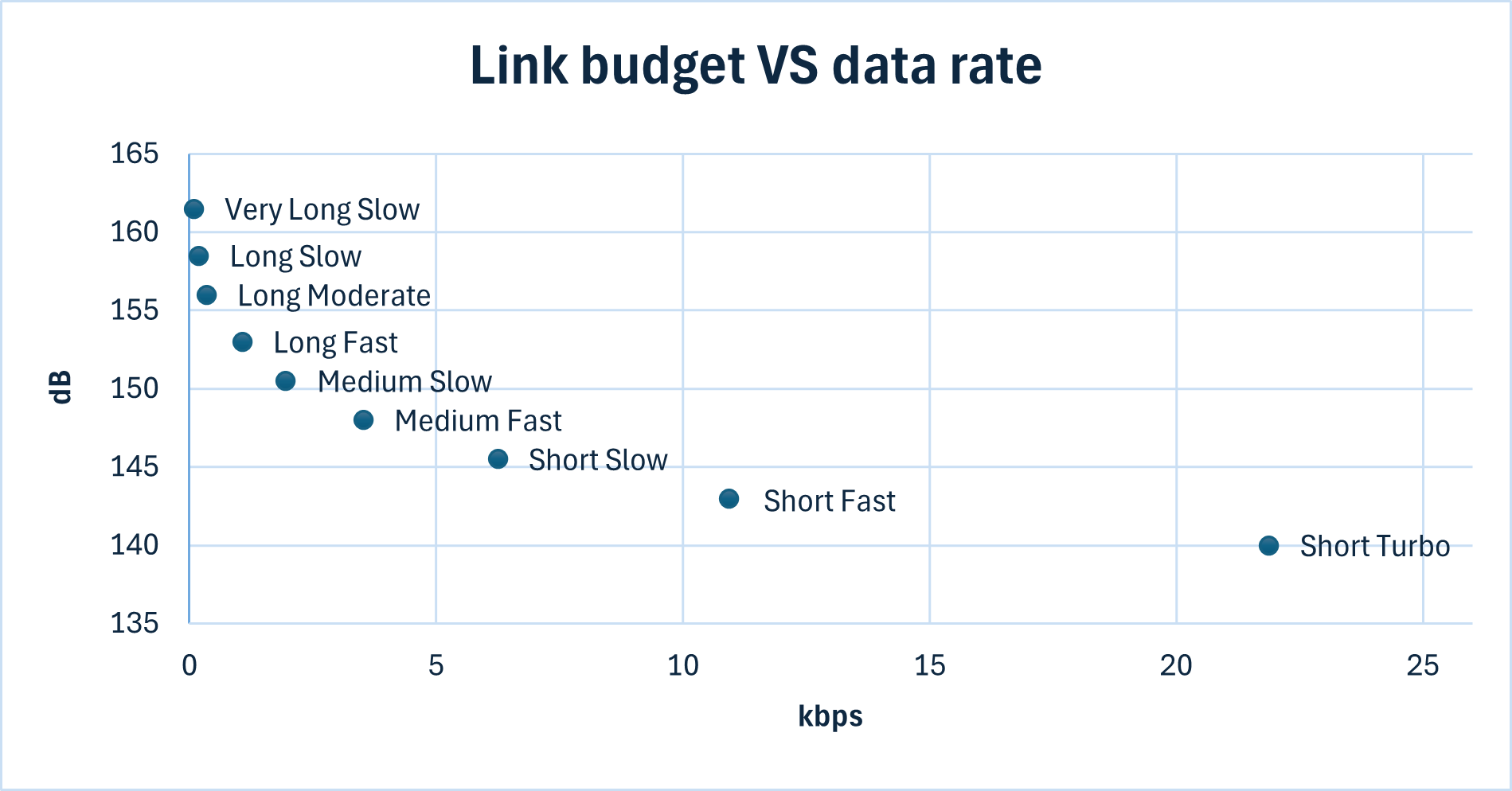

link budget vs data rate plot

Пользовательские настройки

Пользовательские настройки можно применить с помощью поддерживаемого ПО.

После применения настроек потребуется перезапустить устройство. После перезапуска устройство сгенерирует новый криптографический ключ, и вам потребуется поделиться новым сгенерированным QR[^2]-кодом или URL со всеми вашими другими устройствами.

[^2]:

Примеры настроек:

Скорость данных SF / Символы Коэф. кодирования Полоса пропускания Бюджет связи Примечание
37.50 кбит/с 6 / 64 4/5 500 кГц 129дБ Максимально возможная скорость
3.125 кбит/с 8 / 256 4/5 125 кГц 143дБ
1.953 кбит/с 8 / 256 4/8 125 кГц 143дБ
1.343 кбит/с 11 / 2048 4/8 500 кГц 145дБ
1.099 кбит/с 9 / 512 4/8 125 кГц 146дБ
0.814 кбит/с 10 / 1024 4/6 125 кГц 149дБ
0.610 кбит/с 10 / 1024 4/8 125 кГц 149дБ
0.488 кбит/с 11 / 2048 4/6 125 кГц 152дБ
0.073 кбит/с 12 / 4096 4/5 31 кГц 160дБ Вдвое больший радиус и/или покрытие, чем у «Long Slow», низкая устойчивость к шуму
0.046 кбит/с 12 / 4096 4/8 31 кГц 160дБ Вдвое больший радиус и/или покрытие, чем у «Long Slow», высокая устойчивость к шуму

Бюджет связи, используемый в этих расчетах, предполагает мощность передачи 17 дБм и антенну с усилением 0 дБ. Корректируйте предположения о бюджете связи в зависимости от ваших реальных устройств.

Эти настройки частотных слотов могут не быть протестированы. Используйте на свой страх и риск. Делитесь успехами или неудачами на странице обсуждений Meshtastic.

Криптография

Предварительно общий ключ (PSK), используемый устройствами, может быть последовательностью AES128 или AES256. Альтернативно, шифрование можно отключить, что может быть полезно, если вы работаете по лицензии радиолюбителя.

[^1]: Short Turbo — самый быстрый пресет и единственный с полосой пропускания 500 кГц. В некоторых регионах его использование незаконно из-за более широкой полосы пропускания.
