base-boards

Операция требует как базовую плату, так и core module.

RAK5005-O

:::caution RAK5005-O больше не производится. Рекомендуется использовать RAK19007 вместо него. :::

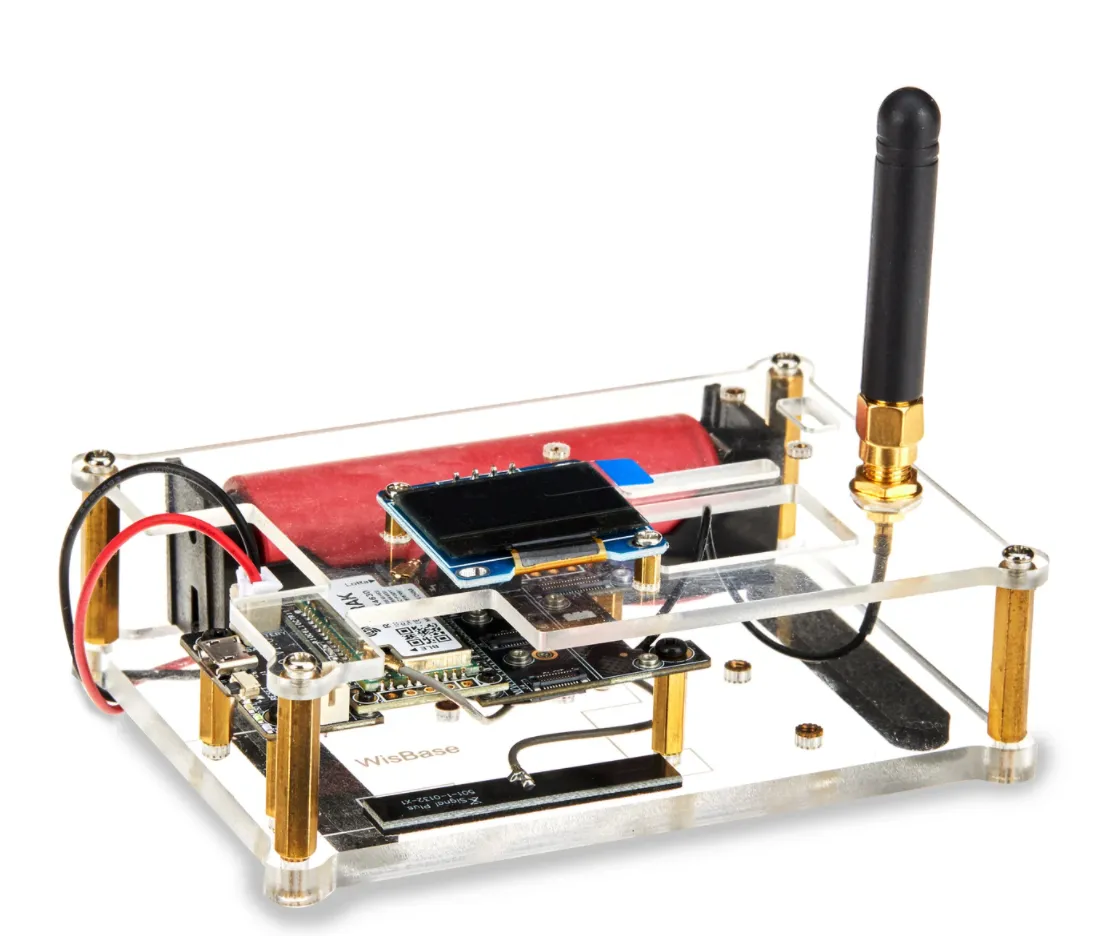

• RAK5005-O — оригинальная базовая плата WisBlock.
• Слоты
• (x1) слот для модуля ядра
• (x1) слот для модуля WisBlock IO
• (x4) слота для модулей WisBlock Sensor
• Кнопки
• (x1) кнопка сброса
• Возможно добавить пользовательскую кнопку с помощью модуля IO 13002.
• Разъёмы
• Разъём JST PHR-2 для аккумулятора LiPo 3,7 В (с контроллером зарядки)
• Разъём JST-ZHR-2 для солнечной панели 5 В (макс. 5,5 В)
• I²C, UART, GPIO и аналоговый вход доступны через контактные площадки для пайки
• Порт Micro USB для отладки и питания
• Поддержка экрана
• Поддержка экрана OLED (экран OLED продаётся отдельно)

:::note RAK5005 (без -O) не совместим. :::

Схема разъёмов

Напряжения

• Разъём JST PHR-2 для аккумулятора LiPo 3,7 В.
• Максимальная скорость зарядки контроллера — 500 мАч.
• Минимальное входное напряжение для зарядки — 3,3 В, максимальное — 4,3 В.
• Разъём JST ZHR-2 для солнечной панели 5 В.
• Минимальное входное напряжение для зарядки — 4,4 В, максимальное — 5,5 В.

Дополнительная информация о RAK5005-O доступна в Центре документации RAK.

RAK19007

• RAK19007 — базовая плата WisBlock (2-е поколение, улучшенная версия RAK5005-O)
• Слоты
• (x1) слот для модуля ядра
• (x1) слот для модуля WisBlock IO
• (x4) слота для модулей WisBlock Sensor
• Кнопки
• (x1) кнопка сброса
• Для добавления пользовательской кнопки можно использовать вывод AIN1, который доступен как вывод 31 в прошивке.
• Разъёмы
• Разъём JST PHR-2 для аккумулятора LiPo 3,7 В.
• Разъём JST ZHR-2 для солнечной панели 5 В.
• I²C, UART, BOOT и GPIO доступны через контактные площадки для пайки
• Порт USB-C для отладки и питания
• Поддержка экрана
• Поддержка экрана OLED (экран OLED продаётся отдельно)

Дополнительная информация о RAK19007 доступна в Центре документации RAK.

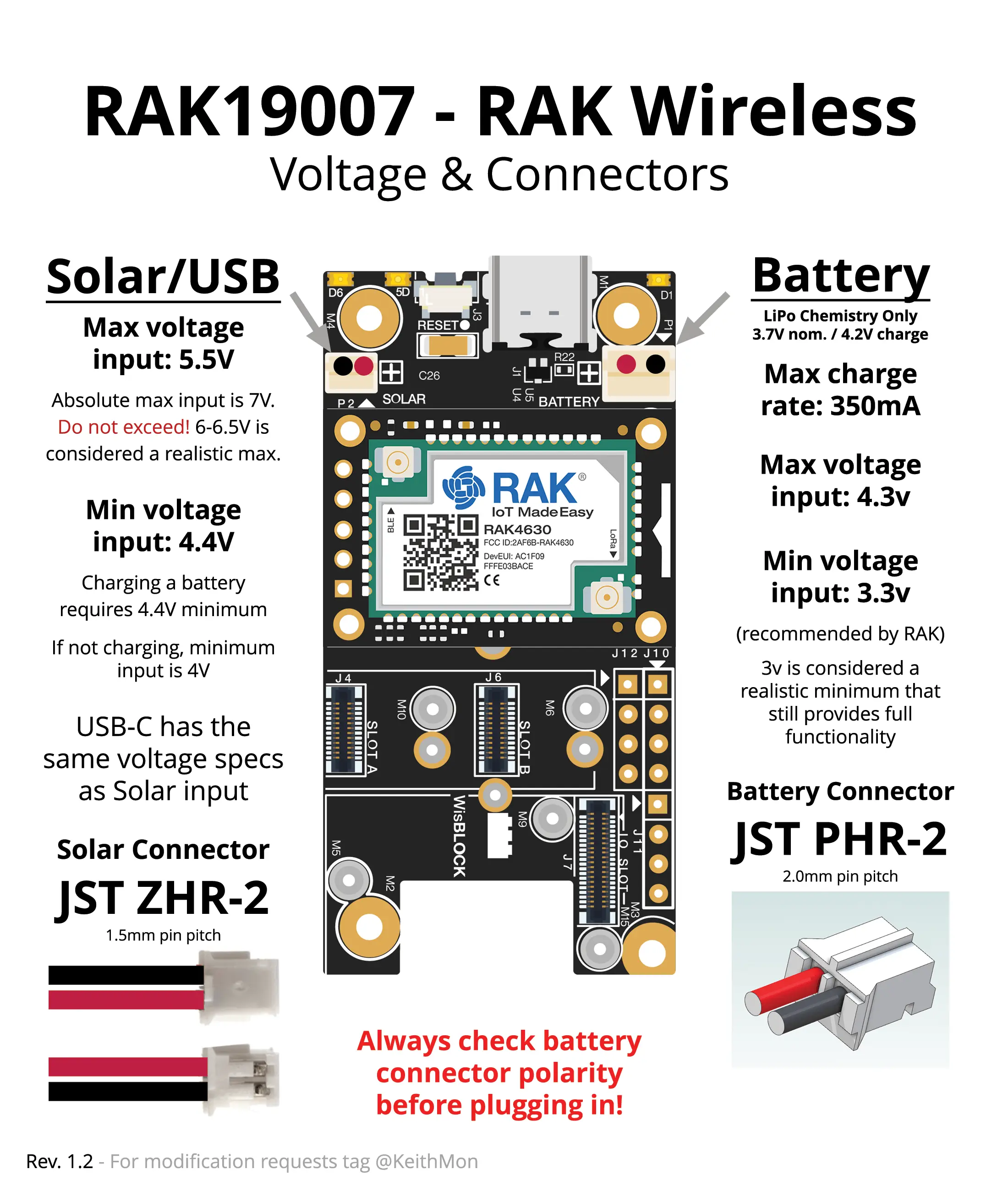

Схема разъёмов

Напряжения

• Разъём JST PHR-2 для аккумулятора LiPo 3,7 В.
• Максимальная скорость зарядки контроллера — 350 мАч.
• Минимальное входное напряжение для зарядки — 3,3 В, максимальное — 4,3 В.
• Разъём JST ZHR-2 для солнечной панели 5 В.
• Минимальное входное напряжение для зарядки — 4,4 В, максимальное — 5,5 В.

Ресурсы

• Ссылки для покупки:
• США
  • Rokland
  • Набор muzi ᴡᴏʀᴋꜱ Starter Kit
• Международные
  • RAKwireless
  • Набор RAKwireless Starter Kit
  • RAKwireless AliExpress
  • Набор RAKwireless AliExpress Starter Kit

RAK19003

• RAK19003 — мини-базовая плата WisBlock.
• Слоты
• (x1) слот для модуля ядра
• (x2) слота для модулей WisBlock Sensor
• Кнопки
• (x1) кнопка сброса
• Разъёмы
• Разъём JST PHR-2 для аккумулятора LiPo 3,7 В.
• Разъём JST ZHR-2 для солнечной панели 5 В.
• Заголовки I²C, UART и BOOT доступны через контактные площадки для пайки
• Порт USB-C для отладки и питания
• Поддержка экрана
• Поддержка экрана OLED (экран OLED продаётся отдельно)

Дополнительная информация о RAK19003 доступна в Центре документации RAK

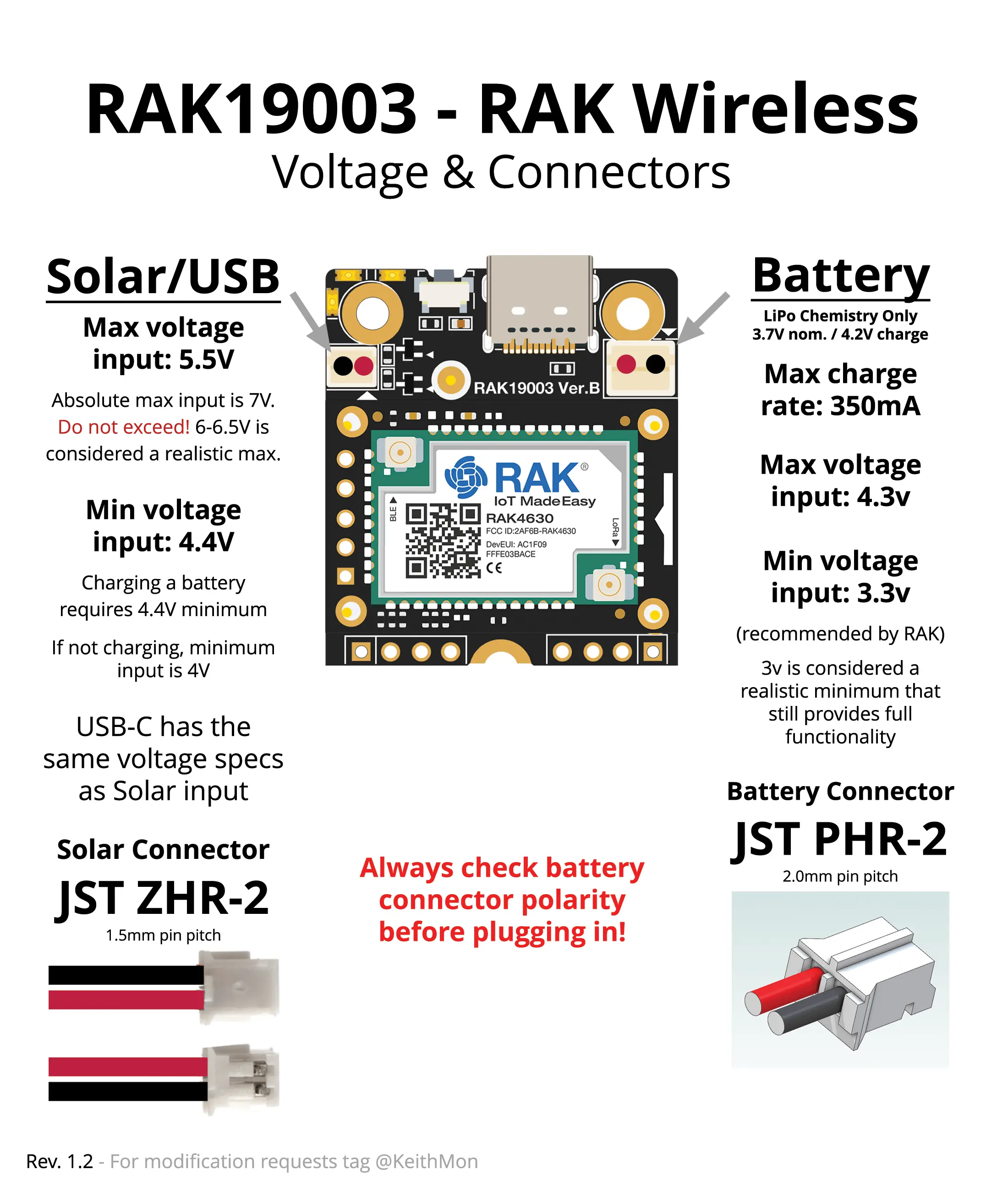

Схема разъёмов

Напряжения

• Разъём JST PHR-2 для аккумулятора LiPo 3,7 В.
• Максимальная скорость зарядки контроллера — 350 мАч.
• Минимальное входное напряжение для зарядки — 3,3 В, максимальное — 4,3 В.
• Разъём JST ZHR-2 для солнечной панели 5 В.
• Минимальное входное напряжение для зарядки — 4,4 В, максимальное — 5,5 В.

Ресурсы

• Ссылки для покупки:
• США
  • Rokland
• Международные
  • RAKwireless
  • RAKwireless AliExpress

RAK19001

• RAK19001 — базовая плата WisBlock с двойным IO.
• Слоты
• (x1) слот для модуля ядра
• (x2) слота для модулей WisBlock IO
• (x6) слотов для модулей WisBlock Sensor
• Кнопки
• (x1) кнопка сброса
• (x1) Пользовательская кнопка-переключатель
• (x1) Переключатель выбора аккумулятора
• На этой плате вывод для пользовательской кнопки (IO5) доступен как контактная площадка для пайки в верхнем ряду заголовков.
• Разъёмы
• Разъём JST PHR-2 для аккумулятора LiPo 3,7 В (с контроллером зарядки)
• Разъём JST ZHR-2 для солнечной панели 5 В (макс. 5,5 В)
• Отдельный разъём FGH20005-S02M2W1B для невозобновляемых аккумуляторов
• I²C, SPI, UART, BOOT и GPIO доступны через контактные площадки для пайки
• Порт USB-C для отладки и питания
• Поддержка экрана
• Поддержка экрана OLED (экран OLED продаётся отдельно)

Дополнительная информация о RAK19001 доступна в Центре документации RAK.

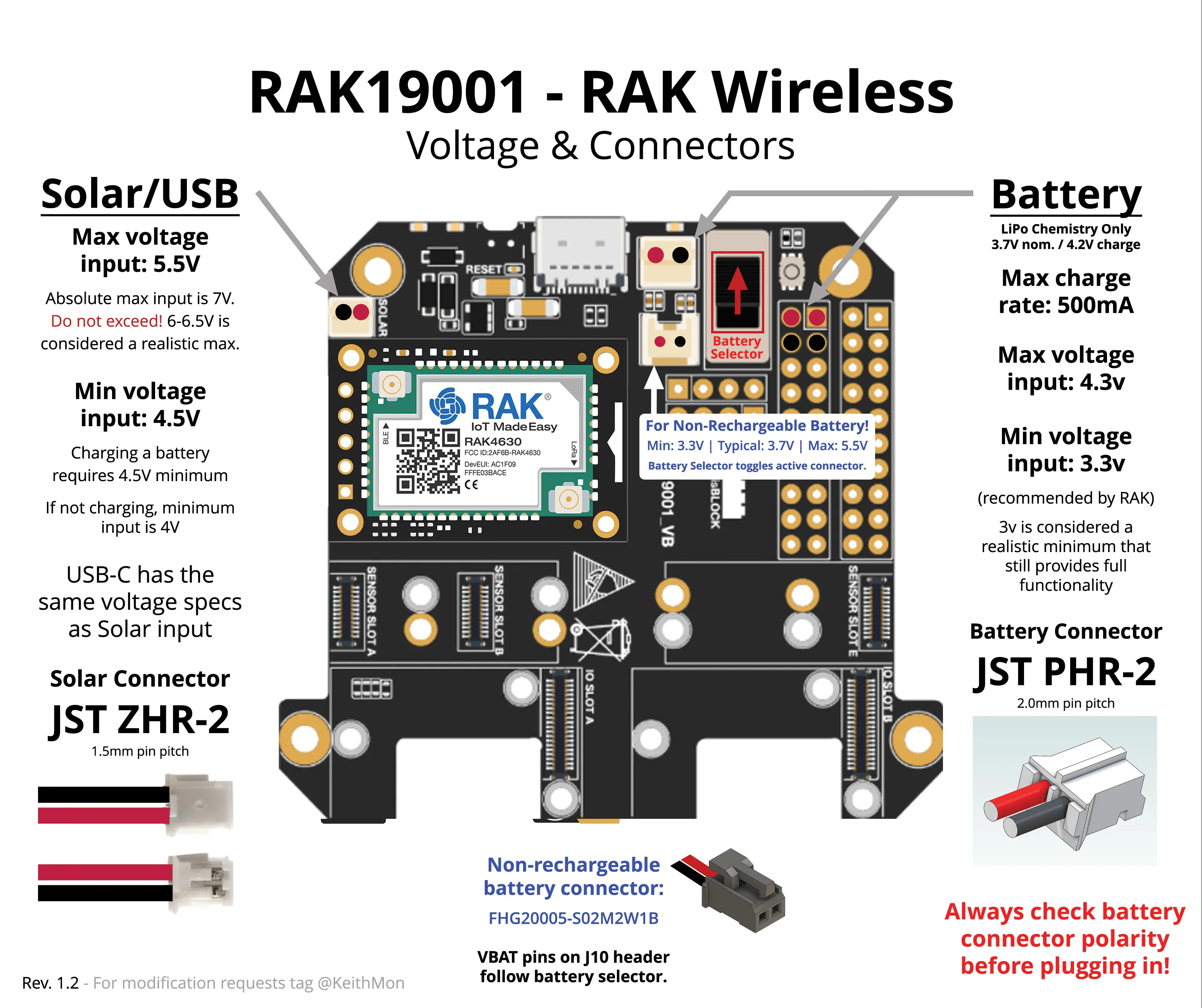

Схема разъёмов

Напряжения

• Разъём JST PHR-2 для аккумулятора LiPo 3,7 В.
• Максимальная скорость зарядки контроллера — 500 мАч.
• Минимальное входное напряжение для зарядки — 3,3 В, максимальное — 4,3 В.
• Разъём JST ZHR-2 для солнечной панели 5 В.
• Минимальное входное напряжение для зарядки — 4,4 В, максимальное — 5,5 В.
• Разъём FGH20005-S02M2W1B для невозобновляемого аккумулятора.
• Минимально требуемое — 3,3 В, типичное — 3,7 В, максимальное — 5,5 В.
• Активный аккумулятор выбирается переключателем выбора аккумулятора.
